ELCHROM-G, 20 мл, без гермоузла — пробоотборники трансформаторного масла

Mahsulot tavsifi

Назначение пробоотборников трансформаторного масла ELCHROM-G, 20 мл:

Пробоотборники трансформаторного масла ELCHROM предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы).

Пробоотборники ELCHROM обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

Пробоотборник ELCHROM соответствует требованиям ТУ3418-027-11703970-05, стандарту МЭК 60567.

Описание пробоотборников трансформаторного масла ELCHROM-G, 20 мл:

Пробоотборник ELCHROM состоит из цельностеклянного корпуса с металлическим наконечником и индивидуально притертого цельностеклянного поршня. Трехходовой кран герметично закрепляется с металлическим наконечником. Данная конструкция является разборной. Трехходовые краны имеют совершенные уплотнения, при этом обеспечивается легкое управление потоками газов и трансформаторного масла или другой изоляционной жидкости.

Пробоотборник ELCHROM выпускается в четырех модификациях:
- ELCHROM-G емкостью 20 мл, без гермоузла;
- ELCHROM-GS емкостью 20 мл, с гермоузлом;
- ELCHROM-G емкостью 50 мл;
- ELCHROM-G емкостью 100 мл.
Конструктивное отличие состоит в том, что в модификации ELCHROM-GS предусмотрен гермоузел, обеспечивающий минимизацию потерь газов в пробе трансформаторного масла. Наиболее эффективно использование пробоотборников ELCHROM-GS при необходимости длительного хранения пробы в условиях небольшого перепада температуры окружающей среды (до 10°C).

Поставка пробоотборников производится в транспортировочных кейсах или отдельно по желанию Заказчика.

Особенности пробоотборников трансформаторного масла ELCHROM-G, 20 мл:
- Возможность одновременного определения кислорода и азота при проведении стандартного анализа растворенных в масле газов по методу АРП (определение 9 газов из одной пробы масла);
- Повышенная газоплотность, обеспечивающая минимальные потери газов при транспортировке и хранении пробы трансформаторного масла;
- Минимизация потерь масла при отборе пробы, что особенно актуально для маломасляного оборудования;
- Обеспечение представительности пробы вне зависимости от квалификации персонала;
- Возможность подготовки пробы для хроматографического анализа по методу АРП;
- Cрок сохраняемости пробы не менее 1 недели.

Технические характеристики пробоотборников трансформаторного масла ELCHROM-G, 20 мл:

Параметр	ELCHROM-G, 20 мл, без гермоузла	ELCHROM-G, 50 мл	ELCHROM-G, 100 мл	ELCHROM-GS, 20 мл, c гермоузлом
Максимальный объем пробы, мл	20	50	100	20

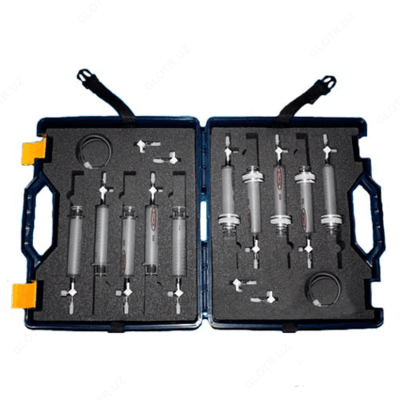

Комплект поставки ELCHROM-G, 20 мл, без гермоузла

№	Наименование	ELCHROM-G, 20 мл	ELCHROM-G, 20 мл, комплектация АА
1	Пробоотборник трансформаторного масла ELCHROM-G, 20 мл, без гермоузла	1	10
2	Транспортировочный кейс	-	1
3	Трехходовой краник	-	4
4	Маслостойкая трубка	-	2
