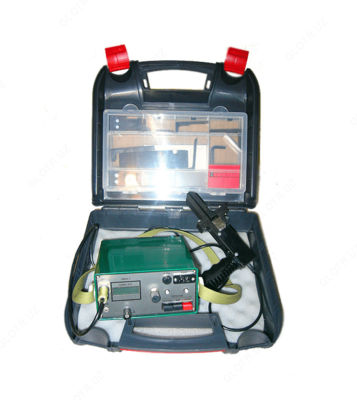

ПКСН-1 — прибор контроля усилия нажатия

Mahsulot tavsifi

Краткое описание прибора ПКСН-1:

Надежность эксплуатации разъединителей 10 - 750 кВ и ячеек КРУ 6-10 кВ в значительной степени определяется состоянием ламельных контактов, которое в свою очередь определяется силой нажатия в них.

Указанная сила - это наиболее сильно влияющий фактор на искрообразование в контактах при их работе под нагрузкой и при коммутациях.

Ослабление силы нажатия ламельных контактов может привести к искрообразованию даже при отсутствии смещений и перекосов ламелей.

Профилактический контроль силы нажатия ламельных контактов является одним из наиболее важных путей повышения надежности их службы.

Этот контроль усилия нажатия в ламельных контактах разъединителей 10 - 750 кВ и ячеек КРУ 6 - 10 кВ осуществлялся до настоящего времени косвенным способом.

При использовании такого способа производится контроль усилия вытяжения (силы трения) подвижного шаблона, соответствующего геометрическим размерам, типу материала и покрытия подвижного контакта из неподвижных контактов с помощью механического динамометра. Затем производится пересчет силы трения с учетом коэффициента трения в силу нажатия в ламельных контактах.

Данный способ имеет неустранимые методические недостатки:
- существенные погрешности пересчета из-за изменения коэффициента трения в ламельных контактах (зависит от большого числа причин, учесть которые для практического использования не представляется возможным - особенно характерно для условий эксплуатации);
- истирание шаблона и его покрытий при проведении операций контроля, ведущее к изменению силы трения;
- невозможность точного отсчета показаний динамометра при вытягивании шаблона из неподвижных контактов (когда после приложения вытягивающего усилия движение шаблона происходит рывками) и т.п.
Указанные недостатки не позволяют достоверно осуществить контроль силы нажатия в ламельных контактах, что существенным образом влияет на надежность и долговечность оборудования.

Для устранения указанных недостатков целесообразно использовать способ непосредственной оценки силы нажатия в ламельных контактах.

Такой прибор был разработан в ОАО "ВНИИ Электроэнергетики" по техническому заданию РАО "ЕЭС России".

Прибор ПКСН-1 обеспечивает контроль силы нажатия в отдельной паре ламелей контактов врубного типа (контакт электрической цепи, образующийся введением плоской контакт-детали между двумя пружинящими контакт-деталями) отключенных разъединителей 10 - 750 кВ и ячеек КРУ 6 - 10 кВ.

Прибор ПКСН-1 состоит из контрольного щупа, блока измерения и соединительных кабелей. Контрольный щуп выполнен на основе тензорезисторного датчика. Блок измерения служит для обработки сигнала, поступающего с контрольного щупа, и цифровой индикации значения силы нормального контактного нажатия. Контроль и регулировку силы нажатия с помощью прибора может выполнять один человек.

Прибор ПКСН-1 осуществляет преобразование и обработку сигнала силоизмерительного датчика, его обработку и индикацию без отображения информации на цифровом табло силы.

Прибор ПКСН-1 выполнен переносным, пригодным к эксплуатации в условиях открытых распредустройств.
При проектировании прибора были предусмотрены меры по обеспечению помехоустойчивости схемы прибора в условиях электромагнитных полей, присущих энергетическим объектам.

Основные технические характеристики прибора ПКСН-1:

№№ п/п	Наименование параметра, размерность	Значение параметра
1	Диапазон контролируемых усилий нажатия, кГс	от 0 до 100
2	Основная относительная погрешность, %	1,5
3	Дискретность контроля усилий нажатия, кГс	0,1
4	Вид представляемой информации о контролируемом усилии	цифровой
5	Напряжение питания, В - от встроенного источника постоянного тока - от сети переменного тока	12,6В 220±22В;50Гц
6	Время непрерывной работы от аккумулятора до его перезарядки, час (не менее)	16
7	Рабочий диапазон температуры окружающего воздуха, °С	от 0 до + 40
8	Рабочий диапазон относительной влажности воздуха при температуре 25°С, %	до 98
9	Масса щупа ЩК	не более 2 кг
10	Масса блока БИ	не более 3 кг
