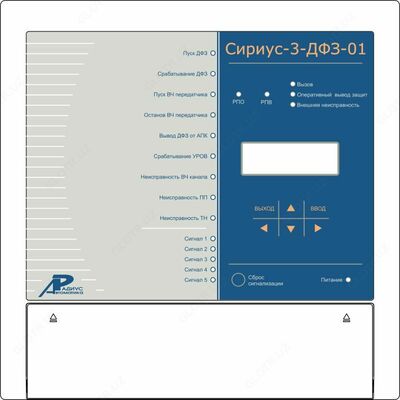

Описание микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДФЗ-01:
Устройство микропроцессорной защиты Сириус-3-ДФЗ-01 предназначено для защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью. Содержит основную защиту абсолютной селективности. Тип защиты абсолютной селективности – дифференциально-фазная защита (ДФЗ).
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Особенности микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДФЗ-01:
Функции защиты, выполняемые микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДФЗ-01:
- Дифференциально-фазная защита. ДФЗ, по принципу действия, срабатывает при всех видах КЗ внутри защищаемой линии и не срабатывает при внешних КЗ, при реверсе мощности, асинхронном режиме работы ВЛ, несинхронных включениях, а также при одностороннем включении линии. Предусматривается возможность работы устройства на линиях любой конфигурации, в том числе на линиях с ответвлениями, а также на линиях внешнего электроснабжения тяговой нагрузки. Для обеспечения правильной работы, ДФЗ устройства включает три группы пусковых органов: чувствительные, грубые и дополнительные. Первые две из указанных групп используются на линиях всех типов, дополнительные пусковые органы вводятся в работу только на линиях с ответвлениями. Чувствительные пусковые органы действуют на пуск ВЧ передатчика. Грубые пусковые органы совместно с дополнительными пусковыми органами формируют сигнал отключения.
Функции автоматики, выполняемые микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДФЗ-01:
- Логика устройства резервирования при отказе выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
- с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
- с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
- Блокировка при неисправностях в цепях напряжения (БНН), основанная на сравнении напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник». Блокировка действует на логику работы защит и на сигнализацию.
- Функция восстановления фазной характеристики ДФЗ. Предусматривается использование только на двухконцевых линиях, где с обеих сторон установлены одинаковые полукомплекты защиты. При отсутствии ответного сигнала от противоположного устройства при измерении требуемых параметров компенсации срабатывает сигнализация устройства, указывающая на неисправность канала связи.
- Четыре дискретных отключающих входа («Внешнее отключение 1 (2,3,4)»), предназначенные для подключения внешних защит. Реализованы: контроль входов по току, пуск схемы УРОВ от данных сигналов, выработка сигнала блокировки АПВ.
Дополнительные сервисные функции микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДФЗ-01:
- Определение вида и расстояния до места повреждения (ОМП) на ВЛ методом одностороннего замера на основе дистанционного принципа с компенсацией влияния переходного сопротивления и контролем тока нулевой последовательности параллельной линии. Фиксация параметров для двустороннего уточняющего расчёта.
- Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
- Регистратор событий.
- Технический учёт активной и реактивной электроэнергии.
- Регистрация и отображение большинства электрических параметров системы.
- Возможность встраивания устройства в систему единого точного времени подстанции или станции. Для этого может использоваться один из каналов связи с интерфейсом RS485, либо специализированный дискретный вход, предназначенный для подачи на него синхроимпульса от системы единого времени.
- Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
- Большое число программируемых реле с возможностью подключения к одной из выбранных точек функциональной схемы.
- Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы, задания цвета и режима работы.
- Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы.
- Наличие трёх независимых интерфейсов связи для встраивания в АСУ ТП.
Эксплуатационные возможности микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДФЗ-01:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- индикацию положения выключателя;
- контроль и индикацию неисправностей во вторичных цепях ТН;
- определение вида и расстояния до места повреждения;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
