КТП-ЭХЗ (вариант I) — комплект для термитной пайки выводов электрохимзащиты

Mahsulot tavsifi

Назначение комплекта для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (вариант I):

Комплект для термитной пайки КТП-ЭХЗ предназначен для пайки стальных и медных выводов ЭХЗ Ø3-8 мм к стальным трубам диаметром до 1420 мм и толщиной стенки не менее 5 мм.

Термитная сварка (термитная пайка) — один из самых простых и, в то же время, самых надежных способов сварки, известных человечеству. Его суть состоит в нагревании металла при помощи термита (термосмеси), которая интенсивно сгорает с большим выделением тепла. Этот метод сварки применяется при необходимости быстрого и эффективного соединения выводов ЭХЗ, труб, пайке в полевых условиях.

Тигель форма — это емкость из жаростойкого графита, закрепляющаяся на трубе. В эту емкость помещается необходимое количество термитной смеси, которая впоследствии поджигается. Приварка происходит путем приплавления жидкого металла, содержащегося в термите, к основной металлической конструкции. При необходимости проведения термитной сварки проводов и кабелей использование тигель-формы не требуется: для этого достаточно применения термитных патронов и термитных шашек, представляющих собой готовые, сформированные порции термосмеси с осевыми отверстиями, в которые заводятся концы кабеля или провода. Для сварки рекомендуется использовать устройство УПП-1 (заказывается отдельно либо в составе набора КСП).

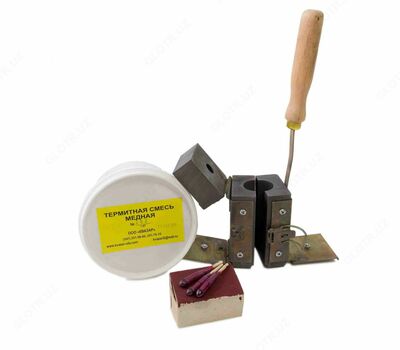

Комплект КТП-ЭХЗ содержит многоразовую тигель-форму, 1 килограмм термосмеси, 6 термитных шашек для проводов различного диаметра и 3 термопатрона. Помимо этого, в состав комплекта для термитной пайки включены 4 термоусаживаемые трубки, напильник, нож и коробок термитных спичек. Комплектация КТП-ЭХЗ может быть изменена в соответствии с пожеланиями заказчика.
Технические характеристики комплекта для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (вариант I):

Параметр Значение

Длина, мм 390

Высота, мм 290

Глубина, мм 70

Масса, кг, не более 2,6

Комплект поставки КТП-ЭХЗ (вариант I)

№	Наименование	Количество
1	Тигель-форма многоразовая, разборная ТФТ	1
2	Термитная смесь в комплекте с пятачками (20 шт.) и мерным стаканчиком	1
3	Термитные спички, коробка	1
4	Напильник круглый	1
5	Нож складной для разделки кабеля	1
6	Термошашка Ø3	2
7	Термошашка Ø4	2
8	Термошашка Ø5	2
9	Термопатрон ПАС-16	1
10	Термопатрон ПАС-35	1
11	Термопатрон ПАС-50	1
12	Трубка термоусаживаемая Ø5, 10 см	1
13	Трубка термоусаживаемая Ø8, 10 см	1
14	Трубка термоусаживаемая Ø15, 10 см	1
15	Трубка термоусаживаемая Ø18, 10 см	1
16	Инструкция по термитной приварке	1
17	Паспорт	1
18	Сумка	1
