РТ-2048-02 — комплект для испытаний автоматических выключателей (до 2 кА)

Mahsulot tavsifi

Назначение комплекта для испытаний автоматических выключателей (до 2 кА) РТ-2048-02:

Комплект нагрузочный измерительный с регулятором тока РТ-2048-02, ТУ 4224-001-46964690-2005 предназначен для испытания АВ с номинальным током расцепителя от 10 до 160 А.

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Описание комплекта для испытаний автоматических выключателей (до 2 кА) РТ-2048-02:

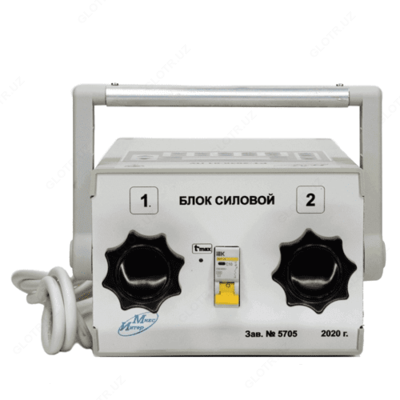

Комплект представляет собой переносной моноблок: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Технические характеристики комплекта для испытаний автоматических выключателей (до 2 кА) РТ-2048-02:

Параметр	Значение
Диапазон измерения и регулирования силы тока, A	20...2000
Диапазон задания и измерения длительности протекания тока в кратковременном режиме, с	0.02-1.6
Приведенная погрешность измерения силы испытательного тока, %, не более	±5
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ, не более	±5 %
Напряжение питающей сети	220 ±22 или 380 ±38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе	2000 А.....46 A
Мощность потребляемая комплектом: - в кратковременном режиме (I max = 2000 A), не более - в длительном режиме (I max = 1000 A), не более - в длительном режиме (I max = 300 A), не более	18 kBa 5,2 kBa 1,6 kBa
Габаритные размеры (ДхШхВ), мм	180х195х160
Масса, кг	9

Комплект поставки РТ-2048-02

№	Наименование	Количество
1	Моноблок	1
2	Кабель соединительный	1
3	Токопроводы сечением 70 мм, длина 1 м	2
4	Руководство по эксплуатации	1
5	Свидетельство о первичной поверке	1
