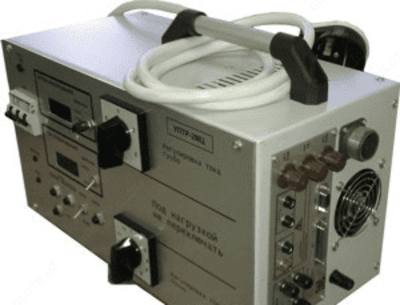

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

Mahsulot tavsifi

Назначение УПТР-2МЦ:

Устройство УПТР-2МЦ предназначено для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного и постоянного тока (с номинальным током до 800 А включительно) посредством подачи определённой величины синусоидального тока частоты 50 Гц (с диапазоном выходных токов 0 - 14000 А) на расцепитель и замером времени его прохождения.
Кроме того, устройство УПТР-2МЦ может быть использовано для проверки релейных защит.

Область применения УПТР-2МЦ:

Проверка токов и времени срабатывания мгновенных, тепловых и электронных токовых расцепителей автоматических выключателей переменного и постоянного тока, а также релейных защит.

Основные технические характеристики устройства УПТР-2МЦ:

Параметр

Значение

Сила формируемых токов на основных выходах Ш1-Ш2 (реальные токи на автомат)

12500 - 13500 А

Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях, не более

±5%

Время установления рабочего режима, не более

6 сек

Продолжительность непрерывной работы в режиме готовности

8 часов

Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:

Диапазон силы тока, А	Ручное управление, с	Автоматическое управление, с
1000	7200	0,2 ( 0,5 )
2000	900	0,2 ( 0,5 )
3000	180	0,2 ( 0,5 )
4000	50	0,2 ( 0,5 )
15000	10	0,2 ( 0,5 )
14000	-	0,2 ( 0,5 )

Примечание: Указанные режимы даны для случая нагрева трансформатора блока БН до +55°С при температуре окружающей среды +25°С.

Ступень "грубого" регулирования тока (при числе ступеней = 6)

16,6 - 18 %

Ступень точного регулирования тока (при числе ступеней = 12)

1,3 - 1,5 %

Минимальные токи на дополнительных выходах Кл1-Кл2, не более

10 А

Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:

Диапазон силы тока, А	Ручное управление, с	Автоматическое управление, с
8 ... 80	420	0,2 ( 0,5 )
80 ... 100	300	0,2 ( 0,5 )
100 ... 150	120	0,2 ( 0,5 )
150 ... 200	-	0,2 ( 0,5 )

Время автоматического пуска

100 мс ( 500 мс)

Форма выходного тока

синус

Коэффициент нелинейных искажений выходного тока, не более

5%

Напряжение сети питания переменного тока

322 ... 418 В

Частота сети питания переменного тока

49 ... 51 Гц

Сила потребляемого тока, не более

140 A

Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее

5 МОм

Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее

2200 В

Масса:

блока БР, не более
блока БН, не более

18 кг
25,5 кг

Габаритные размеры:

блока БР
блока БН

420 х 240 х 210 мм
260 х 220 х 230 мм

Рабочие условия эксплуатации комплекта:

температура окружающей среды
относительная влажность, (при температуре +25°С), не более

+1 ... +40°С
80 %
