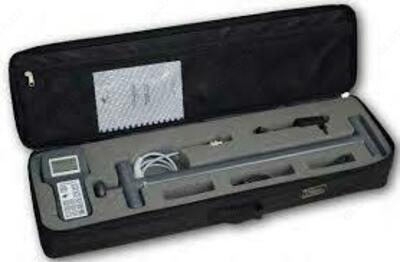

УТ-1 «Менделеевец» — универсальный трассоискатель, искатель повреждений изоляции (ИПИ)
Mahsulot tavsifi
-
Описание универсального трассоискателя, искателя повреждений изоляции (ИПИ) УТ-1 «Менделеевец»:
Для определения оси и глубины залегания металлических сооружений используется поисковый модуль. Поисковый модуль содержит три индуктивных датчика магнитного поля, что позволяет одновременно находить ось металлического сооружения и определять его глубину залегания.
Для поиска повреждений изоляции используются стальные электроды марки ЭСТ «Менделеевец» или А-рамка. А-рамка имеет фиксированное расстояние между электродами и позволяет производить поиск повреждений изоляции одному оператору. Электроды ЭСТ «Менделеевец» могут быть разнесены на большое расстояние, что позволяет повысить точность локализации дефектов. Высокая избирательность и чувствительность позволяют находить даже небольшие повреждения при больших глубинах залегания металлических сооружений. Хранение результатов предыдущих замеров в энергонезависимой памяти и отображение отношения текущих измерений к предыдущим, упрощают локализацию повреждений.
Встроенный микропроцессор позволяет на ходу вычислять силу тока в металлическом сооружении. Значения силы тока могут сохраняться в энергонезависимой памяти и передаваться на компьютер для обработки информации. По падению силы тока производится интегральная оценка состояния защитных покрытий металлических сооружений.
Универсальный трассоискатель УТ-1 «Менделеевец» позволяет производить поиск подземных металлических сооружений и повреждений изоляции как по сигналам промышленной частоты (50 и 100 Гц) так и сигналам от генератора ГП-1 «Менделеевец».
Особенности универсального трассоискателя, искателя повреждений изоляции (ИПИ) УТ-1 «Менделеевец»:
- Высокая чувствительность;
- Возможность изменения рабочих частот по требованию заказчика;
- Регистрация всех измеренных значений в энергонезависимой памяти;
- Непосредственное измерение глубины залегания металлических сооружений;
- Бесконтактное измерение тока в металлических сооружениях;
- Поиск повреждений изоляции;
- Вывод поискового сигнала как на графический дисплей в виде стрелок, «аналоговой шкалы», цифровой информации так и на наушник;
- Влагозащищенный корпус.
-
Технические характеристики универсального трассоискателя, искателя повреждений изоляции (ИПИ) УТ-1 «Менделеевец»:
УТ-1 «Менделеевец» Параметр Значение Рабочие частоты 50Гц, 100Гц, 128Гц, 1075Гц, 1100Гц* Минимальная сила наведенного переменного тока в подземном металлическом сооружении, необхо- димая для определения оси данного сооружения 3 мА** Диапазоны измерения напряжения переменного тока 1,0 мВ; 10 мВ; 100 мВ; 1,0 В Объём энергонезависимой памяти 4 Мб Встроенный аккумулятор:
– Тип аккумулятора
– Ёмкость, мА•ч
Li-lon
4800Время работы от АКБ без подзарядки, ч, не менее 24 Интерфейс связи с ПК USB Рабочий диапазон температур, °С от 0 до +40 Габаритные размеры (ДхШхВ), мм, не более:
- Приемный модуль
- Поисковый модуль190x110x80
690х140х46Масса, г, не более:
- Приемный модуль
- Поисковый модуль550
1000*Возможно изменение частот в диапазоне от 50 до 2000 Гц по требованию заказчика. Выбор дополнительных частот производится только на стадии заказа прибора, т.к. изменение частоты связанно с заменой элементной базы.
**При поиске по максимуму и при расстоянии до оси подземного металлического сооружения 1 м.ГП-1 «Менделеевец» Параметр Значение Основные рабочие частоты, Гц 50, 100, 128, 1075, 1100 Дополнительные рабочие частоты, Гц 16, 273, 491, 526* Форма выходного сигнала синусоидальная Максимальная выходная мощность, Вт 60 Максимальный выходной ток, А 2 Сопротивление нагрузки, Ом 10 — 1000** Напряжение питания, DC, В 10 — 24 Рабочий диапазон температур, °С от 0 до +45 Габаритные размеры (ДхШхВ), мм 295х340х150 Срок службы, лет, не менее 5 *Возможно изменение частот по требованию заказчика
**Сохраняет работоспособность при выходе за указанные пределы
