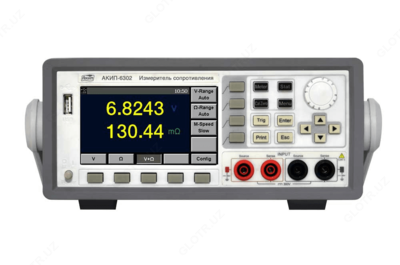

АКИП-6302/1 — программируемый измеритель сопротивления

Mahsulot tavsifi

Особенности программируемого измерителя сопротивления АКИП-6302/1:
- Измерение сопротивления (Rвн) всех типов химических источников тока (ХИТ): батарей и элементов питания, аккумуляторных батарей, систем резервного питания пост. напряжения с целью анализа их состояния и оценки уровня заряженности;
- Диапазон измерений Rвн: 150 мкОм …. 3000 Ом (7 пределов);
- Измерение постоянного напряжения в диапазоне от 10 мкВ до 300 В (3 номинала Uпост.: «±6В», «±60 В», «±300»В);
- Высокое разрешение: 0,1 мкОм;
- Скорость измерения: Медл/ Средн/ Оч.Быстро;
- Макс. скорость измерений: до 125 изм/сек (Ex. Fast);
- Базовая погрешность: ± 0,4%;
- 4-х проводная схема измерений;
- Большой, цветной графический дисплей (диагональ 11см);
- Одновременное отображение 2-х параметров: внутреннего сопротивления и напряжения (R + V);
- Режим компаратора (допусковый контроль) при измерении Rвн и напряжения с заданием пределов (лимитов) компарирования в абсолютном (Abs) или % (Rel) значении со визуальной и звуковой индикацией;
- Функция статистической обработки результатов (Mx+B) на длительном интервале, режим записи и хранения результатов (до 1000 отсчетов), построение графиков (кривых распределения);
- Отображение статистики в виде таблиц, просмотр нормального распределение напряжения и вн. сопротивления, экспорт данных на внешний USB-flash;
- Развернутое меню схемы запуска измерений (Trig);
- Автоматический и ручной выбор предела измерения, установка «0»-показаний (Zero);
- Удержание показаний, усреднение, вывод данных на печать (Print), встроенный календарь (таймер);
- Интерфейсы: GPIB, USBTMC, LAN (поддержка SCPI);
- Аналоговое системное управление I/O (вход/ выход);
- Гнездо для USB-flash на передней панели (запись/ вызов данных, профили).

Технические характеристики программируемого измерителя сопротивления АКИП-6302/1:

Параметр		Значение
Сопротивление (внутреннее сопротивление источника - IR)
Предел измерения		300 мОм/ 3 Ом
Дискретность измерения		10 мкОм/ 0,1 мОм
Выбор предела измерения		Ручной, Автоматический, функция установки «0»-показаний (Cal Zero)
Погреш. измерения (базовый)		± 0,4% (+ 0,1%....0,05% от в/предела)
Тестовый сигнал		переменный (~ 1 кГц)
Схема измерения		4-х проводная
Макс. скорость измерения*		Slow 5 изм/с	Med 12,5 изм/с	Fast 125 изм/с
Время выборки (R + V)		200 мс	80 мс	8 мс
Время выборки (R/ V)		100 мс	40 мс	4 мс
Входное сопротивление		≥ 1 МОм
Постоянное напряжение источника
Предел измерения		±6 В/ ±60 В/ ±300 В
Дискретность измерения		10 мкВ/ 0,1 мВ/ 1 мВ
Выбор предела измерения		Ручной, Автоматический
Погрешность измерения		± (0,01% + 0,01% от в/предела)
Допусковый контроль (Компаратор)
Предельное значение		Верхнее/ нижнее (HI/ LO) устанавливается дискретно (абс. зн./ %)
Органы управления		Клавишами лицевой панели
Индикация результата	Графическая	HI (> предела)/ GO (Годен -в пределах допуска)/ LO (< предела)
	Звуковая	Включение/ Выключение зуммера
Дополнительные функции
Удержание показаний		Фиксация и удержание результата измерения
D-измерения		Индицируемое значение = измеряемое значение – опорное значение
Усреднение		2…16
Статистика (Mx+B)		Максимальное, минимальное, ср. арифметическое, ср.кв. отклонение (СКО), выборочная дисперсия, индекс воспроизводимости, скорректированный индекс воспроизводимости.
Память (запись / вызов)		127 профилей настроек (энергонезависимая)
Дисплей
Тип индикатора		Графическая цветная матрица (диаг. 11 см)
Формат индикации		6 разрядов
Общие данные
Напряжение питания		115/230 В ± 10%, 50/60 Гц
Интерфейс		GPIB, USB (2), LAN
Условия эксплуатации		0°С … 40°С, относительная влажность < 80%
Условия хранения		- 10°С … +50°С, относительная влажность < 80%
Габаритные размеры (ШхВхГ)		384 × 105 × 230 мм
Масса		2.4 кг

Комплект поставки АКИП-6302/1

№	Наименование	Количество
1	Программируемый измеритель сопротивления АКИП-6302/1	1
2	Измерительные провода	1
3	Шнур питания	1
