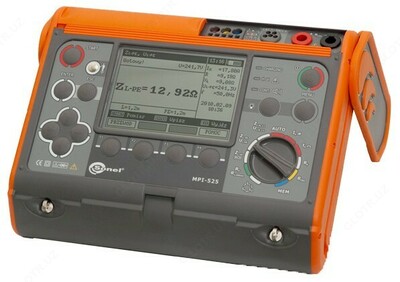

MPI-525 — Измеритель параметров электробезопасности электроустановок

Mahsulot tavsifi

Технические характеристики измерителя MPI-525:

Измерение действующего значения напряжения переменного тока

Диапазон Разрешение Погрешность основная

0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.)

300…500 В 1 В ± (2 %U + 2 е.м.р.)

Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон Разрешение Погрешность основная

45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50…500В

Измерение переменного тока (True RMS)

Диапазон Разрешение Погрешность основная )

0,0…99,9 мА 0,1 мА ± (5% I + 3 е.м.р.)

100…999 мА 1 мА ± (5% I +5 е.м.р.)

1,00…9,99 A 0,01 A

10,0…99,9 A 0,1 A

100…400 A 1 A

Номинальная частота сети f_n: 50Гц, 60 Гц.
) - Погрешность клещей учитывается отдельно.

Измерение полного сопротивления петли короткого замыкания Z_L-PE, Z_L-n, Z_L-L

Измерение полного сопротивления петли Z_s

Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м).

Диапазон Разрешение Погрешность основная

0...19,99 Ом 0,01 Ом ± (5% Z_s + 3 е.м.р.)

20,0...199,9 Ом 0,1 Ом

200...1999 Ом 1 Ом

Параметр Значение

Номинальное напряжение работы U_nL-N / U_nL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;

Рабочий диапазон напряжений 95 ... 270 В (для Z_L-PE и Z_L-n) или 95 ... 440 В (для Z_L-L )

Номинальная частота сети f_n 50 Гц, 60 Гц;

Рабочий диапазон частоты 45 ... 65 Гц;

Максимальный ток (для 415 В) 41,5 А (10 мс)

Измерение сопротивления петли короткого замыкания: активного R_s и реактивного X_s

Диапазон Разрешение Погрешность основная

0...19,99 Ом 0,01 Ом ± (5% Z_s + 5 е.м.р.) от Z_s

Расчет и отображение для Z_s< 20 Ом

Измерение ожидаемого тока короткого замыкания I _k

Диапазон Разрешение Погрешность основная

0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания

2,00…19,99 A 0,01 A

20,0…199,9 A 0,1 A

200…1999 A 1 A

2,00…19,99 кA 0,01 кA

20,0…40,0 кA 0,1 кA

Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)

Измерение сопротивления петли короткого замыкания Z_s

Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м).

Диапазон Разрешение Погрешность основная

0…19,99 Ом 0,01 Ом ± (6% Z_s+ 10 е.м.р.)

20,0…199,9 Ом 0,1 Ом ± (6% Z_s+ 5 е.м.р.)

200…1999 Ом 1 Ом

Параметр Значение

Не вызывает срабатывания выключателей УЗО с I_Δn≥ 30 мA

Номинальное рабочее напряжение U_n 110 В, 115 В, 127 В, 220 В, 230 В, 240 В

Рабочий диапазон напряжений 95…270 В

Номинальная частота сети f_n 50 Гц, 60 Гц

Рабочий диапазон частоты 45…65 Гц

Контроль правильности соединения зажима PE при помощи электрода касания

Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s

Диапазон Разрешение Погрешность основная

0..19,99 Ом 0,01 Ом ± (6% Z_s+ 10 е.м.р.)

Показания тока короткого замыкания I_k

Диапазон Разрешение Погрешность основная

0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания

2,00…19,99 A 0,01 A

20,0…199,9 A 0,1 A

200…1999 A 1 A

2,00…19,99 кA 0,01 кA

20,0…40,0 кA 0,1 кA

Измерение параметров отключения УЗО

Параметр Значение

Номинальное напряжение работы U_n 110 В, 115 В, 127 В, 220 В, 230 В, 240 В

Рабочий диапазон напряжений 95…270 В

Номинальная частота сети f_n 50 Гц, 60 Гц

Рабочий диапазон частоты 45…65 Гц

Barchasini ko'rsatish
