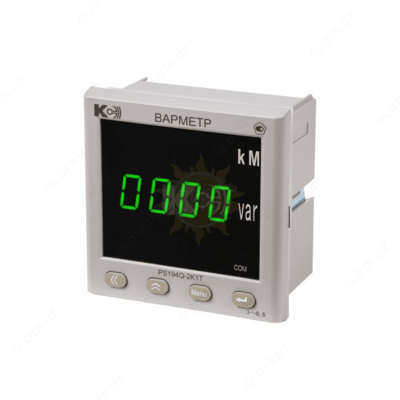

PS194Q-2K1T — варметр (1 порт RS-485, 1 аналоговый выход)

Mahsulot tavsifi

Назначение варметра PS194Q-2K1T:

Варметры PS194Q-2K1T предназначены для измерения реактивной мощности в трехфазных и однофазных сетях переменного тока. Дополнительно приборы измеряют напряжение, ток и частоту.

Приборы PS194Q-2K1T используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

Особенности варметра PS194Q-2K1T:
- Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Цифровой интерфейс RS-485;
- Протокол Modbus RTU;
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
- Меню также позволяет указать схему подключения прибора, сменить пароль доступа в меню, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговый выход и цифровой интерфейс, выполнить другие настройки;
- Варметры PS194Q-2K1T допускают подключение по 3-фазной 3-проводной схеме и по 1-фазной схеме (опции меню);
- Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
- Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет;
- Межповерочный интервал - 6 лет.

Измеряемые величины варметра PS194Q-2K1T:

Параметр	Обозначение	3-фазн. 3-пров. схема подключения		3-фазн. 4-пров. схема подключения		1-фазная схема подключения
Параметр	Обозначение	Отображение на индикаторе⁽¹⁾	Передача по цифровому интерфейсу	Отображение на индикаторе	Передача по цифровому интерфейсу	Отображение на индикаторе⁽¹⁾	Передача по цифровому интерфейсу
Действующее значение фазного напряжения	U_A U_B U_C	- - -	- - -	+ + +	+ + +	- - -	- - -
Среднее действующее значение фазного напряжения ⁽¹⁾	U_LNAG	-	-	-	+	-	-
Действующее значение линейного напряжения	U_AB U_BC U_CA	+ + +	+ + +	- - -	- - -	- - -	- - -
Среднее действующее значение линейного напряжения ⁽¹⁾	U_LLAG	-	+	-	+	-	-
Действующее значение напряжения	U	-	-	-	-	+	+
Действующее значение силы тока по фазе	I_A I_B I_C	+ + +	+ + +	+ + +	+ + +	- - -	- - -
Среднее действующее значение силы тока по фазам ⁽¹⁾	I_AG	-	+	-	+	-	-
Действующее значение силы тока	I	-	-	-	-	+	+
Реактивная мощность по фазе	Q_A Q_B Q_C	- - -	- - -	- - -	+ + +	+ + +	- - -
Реактивная мощность ⁽²⁾⁽³⁾	Q	+	+	+	+	+	+
Частота сети	F	+	+	+	+	+	+

Примечания

⁽¹⁾ Под средним действующим значением фазного тока (линейного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (линейных или фазных напряжений).

⁽²⁾ Величина Q – реактивная мощность в трехфазной или однофазной цепи в зависимости от схемы подключения прибора.

⁽³⁾ Прибор PS194Q-2K1T снабжен одним аналоговым выходом, на который преобразуется активная мощность P.
