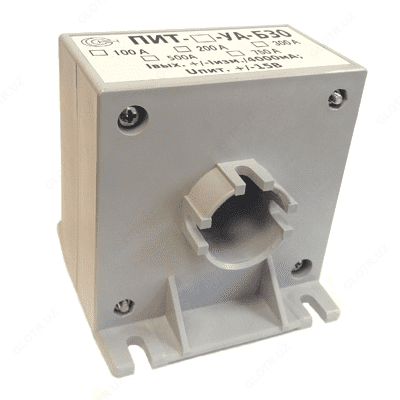

ПИТ-_-УА-Б30 — преобразователь измерительный постоянного и переменного тока

Mahsulot tavsifi

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б30:

Измерительные преобразователи серии ПИТ-_-УА-Б30 предназначены для бесконтактного измерения постоянных, переменных и импульсных токов без разрыва цепи.

Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала. Составным элементом является специальный датчик Холла, изготовленный из антимонида индия, который находится в зазоре магнитопровода и работает как «0» – индикатор.

Измерительные преобразователи ПИТ-_-УА-Б30 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-300-УА-Б30 - преобразователь измерительный постоянного и переменного тока 0...300 А;
- ПИТ-500-УА-Б30 - преобразователь измерительный постоянного и переменного тока 0...500 А;
- ПИТ-750-УА-Б30 - преобразователь измерительный постоянного и переменного тока 0...750 А.
Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б30:
- гальваническая развязка;
- возможность измерения постоянных и переменных токов;
- возможность измерения сигналов сложной формы;
- минимальные электропотребление и масса;
- минимальные габариты;
- магнитопровод не насыщен.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б30:

Параметр	Значение
	ПИТ-300-УА-Б30	ПИТ-500-УА-Б30	ПИТ-750-УА-Б30
Диапазон измеряемых токов, А	0...300	0...500	0...750
Коэффициент передачи	1:5000
Допустимая перегрузка по измеряемому току, разы	1,5
Источник питания, В *	±14,5 ... ±15,5
Диапазон рабочих температур,°С	-40...+70
Диаметр отверстия под токовую шину, мм	30
Габаритные размеры, мм	115х95х102

По требованию заказчика возможно:
* - однополярное питание - опционально.

Комплект поставки ПИТ-_-УА-Б30

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б30 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
