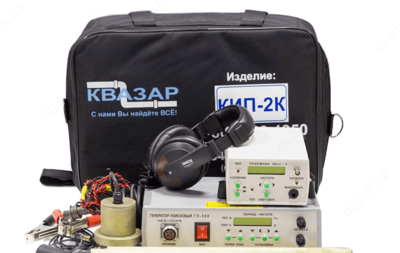

КИП-2К — комплекс измерительный поисковый

Mahsulot tavsifi

Назначение комплекса измерительного поискового КИП-2К:

Поисковый измерительный комплекс КИП-2К, предназначенный для определения расположения подземных и скрытых коммуникаций с возможностью одновременного акустического обследования мест пробоя изоляции с поверхности грунта (при поиске кабелей), относится классу индикаторов неразрушающего контроля.

Генератор поиска ГП-500 мощностью 500Вт предназначен для формирования мощного токового сигнала в диапазоне частот от 100 до 3000 Гц необходимого при определении мест повреждения изоляции подземных трубопроводов. Питание генератора возможно как от сети переменного тока 220 В, так и от источников постоянного напряжения (12 или 24 В). Генератор может быть использован с любыми приемниками трассоискателей подземных коммуникаций, имеющими рабочие частоты от 100 до 10000 Гц благодаря возможности выбора и точной установки частоты генерации. Генератор позволяет выбирать частоту модуляции или отключать модуляцию (для дожига мест незначительного повреждения изоляции). Особенностью генератора являются его высокие удельные характеристики, большой КПД и универсальность.

Поиск коммуникаций осуществляется с помощью электромагнитной антенны приемника и позволяет обследовать расположение любых протяженных скрытых объектов, выполненных из проводящих материалов (кабели, трубы). Приемник ИКкт-У комплекса позволяет определять трассу и глубину залегания скрытых коммуникаций.

Приемник комплекса может работать на разных частотах электромагнитного поля. Он обладает высокой чувствительностью и избирательностью, что позволяет осуществлять поиск коммуникаций в пассивных режимах (используется ток промышленной частоты или ток станций катодной защита), и в активных режимах (используется ток от специального поискового генератора ГП-500).

Наряду с поиском электромагнитной антенной приемник позволяет проводить поиск мест повреждений изоляции кабелей по звуку от электрического разряда (создается специальными высоковольтными установками). Для этого приемник имеет второй вход для подключения геомикрофона. Оба входа приемника имеют раздельную регулировку, что позволяет проводить обследование за один проход одним оператором.

При работе с геомикрофоном можно быстро выбрать один из пяти частотных звуковых диапазона. При перестановке микрофона мешающий звук в наушниках отключается одной кнопкой.

Приемник имеет контрастный жидкокристаллический индикатор с подсветкой для работы и днем и ночью.

ТУ 4276-066-1271918-2015.

Технические характеристики комплекса измерительного поискового КИП-2К:

Параметр	Значения
Зона устойчивого поиска повреждений изоляции в активном режиме, км, не менее	3
Точность определения места повреждения изоляции в зависимости от глубины залегания %	5
Габаритные размеры комплекса не более, мм	460х400х200
Масса комплекса, не более, кг	6,0
Условия эксплуатации	температура окружающего воздуха от -20 °С до +40 °С допустимая относительная влажность воздуха до 90% при 20 °С

Комплект поставки КИП-2К

№	Наименование	Количество
1	Генератор ГП-500	1
2	Приемник ИКкт-У	1
3	Паспорт	1
4	Инструкция по эксплуатации	1
5	Техническое описание	1
6	Футляр	1
