ВКП-1 — система выбора кабелей

Mahsulot tavsifi

Назначение системы выбора кабелей ВКП-1:

Система ВКП-1 предназначена для выбора кабеля из пучка после точной локализации места повреждения и проведения раскопок (пучок кабелей может достигать 5 шт. и более). Неправильное определение поврежденного кабеля перед проведением электромонтажных работ может вызвать опасные для жизни последствия или выход из строя системы электроснабжения потребителей.

Описание системы выбора кабелей ВКП-1:

Система ВКП-1 состоит из генератора (передатчика) и приемника с гибким датчиком. Оба блока оснащаются микроконтроллерами и поэтому их совместная работа дает самый надежный результат. Новейшие технологические достижения и ориентированные на пользователя программные средства обеспечивают прибору ВКП-1 уникальные преимущества. Данным прибором легко пользоваться. Программные алгоритмы выполняют многочисленные проверки, что обеспечивает максимальную надежность результатов измерений.

Особенности системы выбора кабелей ВКП-1:
- Позволяет выбирать определенный кабель из одножильных или многожильных кабелей и линий;
- Чрезвычайно надежный сбор сигналов посредством 3-факторного анализа (Амплитуда, Полярность, Время - АПВ);
- Надежное распознавание кабелей вплоть до сопротивления шлейфа 40 Ом;
- Прием сигналов посредством гибкого датчика;
- Приемник и генератор с простейшим управлением;
- Полностью автоматическая синхронизация передатчика и приемника.

Технические характеристики системы выбора кабелей ВКП-1:

Параметр	Значение

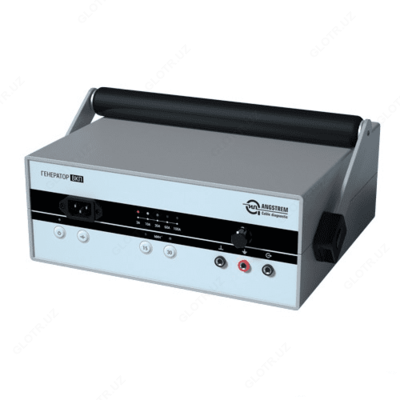

Импульсный генератор (передатчик) ВКП-Г
Выходное напряжение	330 В (15 или 30 импульсов/мин)
Выходной ток (в импульсе)	100 A (макс.)
Сетевое питание	85-265 В, 50/60 Гц
Индикация импульсной работы	Посредством звуковых сигналов в такт импульсам и показа выбранного режима
Интервал рабочих температур	От -30 до + 55 °С
Энергопотребление	75 ВА
Время автономной работы	Не менее 6 часов
Размеры (Ш х В х Г)	110 x 240 x 300 мм
Масса в сборе, кг, не более	5 кг
Приемник импульсов ВКП-П
Индикация	Светодиодная
Чувствительность	3А
Электропитание	Встроенный аккумулятор (Li-Ion)
Датчик	Гибкий датчик тока, Ø 180 мм
Размеры (Ш х В х Г)	163 x 73 x 194 мм
Масса	0,4 кг

Комплект поставки ВКП-1

№	Наименование	Количество
1	Передатчик ВКП-Г	1
2	Приемник ВКП-П	1
3	Кабель соединительный с зажимами для прямой подачи сигнала	1
4	Шнур сетевого питания	1
5	Руководство по эксплуатации	1
