Назначение калибратора температуры КТ-5:
- Поверка и калибровка термометров сопротивления (ТС);
- Поверка и калибровка термоэлектрических преобразователей (ТП);
- Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом;
- Поддержание холодных спаев термоэлектрических преобразователей при 0°С.
Свойства калибратора температуры КТ-5:
- Высокая точность;
- Рабочая зона от дна отверстий в блоке - 60 мм;
- Сменные вставки;
- Высокая производительность;
- Отсутствие жидкого теплоносителя;
- Широкий диапазон воспроизводимых температур;
- Встроенный четырехканальный прецизионный измеритель;
- Два встроенных блока питания с напряжением 24В постоянного тока;
- Небольшие размеры и вес;

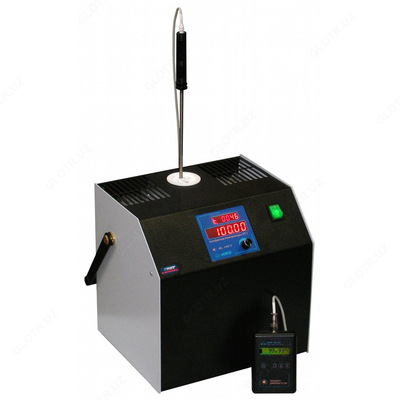

Описание калибратора температуры КТ-5:
Калибраторы температуры серии КТ-5 предназначены для воспроизведения температуры в диапазоне -50… +850°С. КТ-5 используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке.
Калибраторы выпускаются в следующих модификациях:
- КТ-5.1 с диапазоном воспроизводимых температур -50… +160°С с чёрно-белым дисплеем;
- КТ-5.2 с диапазоном воспроизводимых температур +40… +500°С с чёрно-белым дисплеем;
- КТ-5.3 с диапазоном воспроизводимых температур +50… +850°С с чёрно-белым дисплеем;
- КТ-5.1М с диапазоном воспроизводимых температур -50… +160°С с цветным сенсорным дисплеем;
- КТ-5.2М с диапазоном воспроизводимых температур +40… +500°С с цветным сенсорным дисплеем;
- КТ-5.3М с диапазоном воспроизводимых температур +50… +850°С с цветным сенсорным дисплеем.
КТ-5 удовлетворяют требованиям к эталонам 2го разряда по ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры» в отрицательной области температур и к эталонам 3го разряда в положительной области температур.
Калибраторы температуры серии КТ-5 полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Технические характеристики приборов позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция калибраторов позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Встроенный четырехканальный прецизионный измеритель позволяет без привлечения дополнительных приборов проводить поверку и калибровку термометров сопротивления, термоэлектрических преобразователей и термопреобразователей с унифицированным токовым выходом.
В приборах реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным термопреобразователем. Основными узлами калибраторов являются: металлический блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный термопреобразователь, прецизионный измеритель/регулятор температуры и холодильная установка (КТ-5.1, КТ-5.1М). Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми термопреобразователями и внутренним эталонным термопреобразователем. Эталонный термопреобразователь, расположенный в металлическом блоке, предназначен для определения температуры этого блока и, как следствие, температуры поверяемых термопреобразователей. По эталонному термопреобразователю осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка (КТ-5.1, КТ-5.1М) сделана на термоэлектрических элементах Пельтье.
В калибраторах КТ-5 предусмотрена возможность замены вставки пользователем. Вставка состоит из металлического блока и теплоизолирующей пробки (тепловых экранов). Максимальное количество отверстий во вставке – 6, максимальный диаметр отверстий – 13 мм. Стандартные вставки входят в комплект поставки: для КТ-5.1 и КТ-5.1М – КТВ-1.1; для КТ-5.2 и КТ-5.2М – КТВ-2.1; для КТ-5.3 и КТ-5.3М – КТВ-3.1.
На дисплее КТ-5 отображаются: текущая температура; текущая температура поддержания (уставка); время с момента выхода калибратора на уставку; мощность, выделяемая в элементах Пельтье или в нагревателях; скорость нагрева (охлаждения); количество фиксированных уставок; время нахождения на уставке до автоматического перехода к следующей; режим работы; шесть фиксированных уставок, а также результаты измерений прецизионного измерителя. На дисплее КТ-5.1М, КТ-5.2М и КТ-5.3М дополнительно могут отображаться графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин.
Установка температур поддержания (уставок) и режимы работы задаются либо при помощи двух ручек управления (КТ-5.1, КТ-5.2, КТ-5.3), либо при помощи сенсорного дисплея (КТ-5.1М, КТ-5.2М, КТ-5.3М). Всеми модификациями КТ-5 можно управлять при помощи компьютера (программное обеспечение входит в комплект поставки). Программа позволяет: задавать уставки и режимы работы, отображать графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин, сохранять результаты измерений для последующей обработки.
