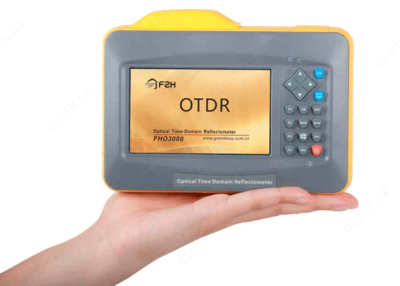

FHO3000-D35-VFL-PM — оптический рефлектометр 1310/1550 нм, 35/33 дБ, VFL, PM, TS

Product description

Описание оптического рефлектометра 1310/1550 нм, 35/33 дБ, VFL, PM, TS FHO3000-D35-VFL-PM:

FHO3000-D35-VFL-PM – оптический рефлектометр для обслуживания одномодовых волоконно-оптических сетей городского масштаба, сетей доступа, кабельного телевидения CATV, LAN/WAN и Metro сетей дальностью до 150 км. Назначение: поиск и идентификация неисправностей ВОЛС, определение расстояния до них, диагностика и ввод в эксплуатацию оптических линий.

FHO3000-D35-VFL-PM идеально подходит для каждодневного использования. Не перегруженный дополнительным функционалом FHO3000 нацелен на быструю проверку линии с целью обнаружения неисправностей, сварок, коннекторов, оптического затухания, уровня отражения от событий, возвратных потерь и расстояния до неоднородностей. Детальная информация по каждой неисправности отображается на экране прибора.

Особенности оптического рефлектометра 1310/1550 нм, 35/33 дБ, VFL, PM, TS FHO3000-D35-VFL-PM:
- Измерителя мощности PM;
- Определитель обрывов VFL;
- Интерфейс на русском языке;
- Цветной сенсорный дисплей с высоким разрешением;
- Масштабируемость рефлектограмм;
- Использование маркеров на рефлектограмме;
- Определение расстояния до событий;
- Измерения в режиме реального времени;
- Память на 40 000 измерений;
- Связь с ПК и мобильными устройствами;
- 6 часов работы от батареи;
- Пылевлагозащищенный корпус;
- Генерация отчетов.

Технические характеристики оптического рефлектометра 1310/1550 нм, 35/33 дБ, VFL, PM, TS FHO3000-D35-VFL-PM:

Параметр	Значение
Длина волны	1310/1550 нм
Динамический диапазон	35/33 дБ
Мертвая зона со затуханию (ADZ)	6 м
Мертвая зона по событиям (EDZ)	1 м
Ширина импульса	3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5мкс, 10 мкс, 20 мкс
Количество точек выборки	128 000
Разрешение по выборке	минимум 5 cм
Линейность	< 0,05 дБ/дБ
Порог по потерям	0,01 дБ
Разрешение по потерям	0,001 дБ
Разрешение по расстоянию	0,01 м
Погрешность по расстоянию	± (1 м + измеренное расстояние х 3 х 10^-5 + разрешение по выборке)
Коэффициент преломления	1.2000 – 1.5999, шаг 0.0001
Память	40 000 рефлектограмм
Интерфейсы	USB - 3 шт.: тип А-2 шт., тип B-1 шт.
Экран	цветной сенсорный TFT-LCD 5"
Питание	сеть 220 В или аккумулятор (7,4 В, 3300 мА) 6 часов работы от аккумулятора, время зарядки 3,5 ч
Температура эксплуатации	от -10 до +50 °C
Температура хранения	от -20 до +70 °C
Габариты, мм	195 × 141 × 44
Вес (нетто), г	900 (включая батарею)
Измерение мощности PM
Диапазон принимаемых длин волн	800 – 1700 нм
Калиброванные длины волн	850/1300/1310/1490/1550/1625/1650 нм
Динамический диапазон	от -60 до +5 дБм
Разрешение	0,01 дБ
Точность измерения	± 3.5 дБ ±1 нВт
Определение модулированного сигнала	270 Гц, 1 кГц, 2 кГц
Тип адаптера	FC/UPC
Определение обрывов VFL
Длина волны	650 нм
Выходная мощность	10 мВт
Класс лазера	CLASS III B
Дальность действия	12 км
Тип коннектор	FC/PC
Режимы работы	непрерывный CW, модулированный 2 кГц

Комплект поставки FHO3000-D35-VFL-PM

№	Наименование	Количество
1	Оптический рефлектометр FHO3000-D35-VFL-PM	1
2	Адаптер питания 12В	1
3	Аккумулятор	1
4	FC оптический адаптер	1
5	USB-кабель	1
6	Инструкция быстрой настройки	1
7	Сумка для транспортировки	1
