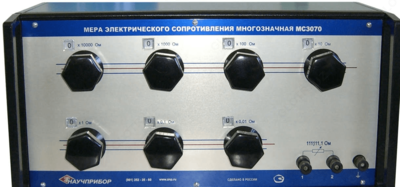

МС3070М-1 — мера электрического сопротивления постоянного тока многозначная

Product description

Назначение меры электрического сопротивления постоянного тока многозначной МС3070М-1:

Многозначные меры электрического сопротивления МС3070М-1 предназначены для воспроизведения электрического сопротивления в цепях постоянного тока. Выпускаются взамен Р3026. Изготовлены на базе ситалло-фольговых резисторов высокой временной стабильности сопротивления, малым температурным коэффициентом сопротивления (ТКС), высокой точностью подгонки, отсутствием токовых шумов.

Опивание меры электрического сопротивления постоянного тока многозначной МС3070М-1:

Принцип действия мер электрического сопротивления постоянного тока многозначных МС3070М с рычажными переключающими устройствами декад основан на возможности установления любых необходимых значений сопротивления в диапазоне номинальных значений (10^-3 — 1,111111·10⁵) Ом. В зависимости от разрешающей способности и предела устанавливаемых сопротивлений меры электрического сопротивления постоянного тока многозначных МС3070М имеют две модификации:

МС3070М-1 с разрешающей способностью 0,01 Ом и пределом устанавливаемых сопротивлений 111111,1 Ом;

МС3070М-2 с разрешающей способностью 0,001 Ом и пределом устанавливаемых сопротивлений 11111,11 Ом.

Многозначная мера электрического сопротивления МС3070М-1 имеет три исполнения в зависимости от класса точности:
- МС3070М-1.1 - класс точности 0,001;
- МС3070М-1.2 - класс точности 0,002;
- МС3070М-1.3 - класс точности 0,005.
Конструктивно меры электрического сопротивления МС3070М состоят из 7 декад сопротивлений, соединенных между собой последовательно медными проводниками. Доступ к контактам переключателей декад осуществляется без нарушения клейм путем снятия ручек лицевой панели и лимбов с траверс переключателей. При изготовлении многозначной мера сопротивления МС3070М применяются ситаллофольговые резистивные элементы, которые используются при изготовлении однозначных мер электрического сопротивления МС3050М.

Технические характеристики меры электрического сопротивления постоянного тока многозначной МС3070М-1:

Параметр	Значение
	МС3070М-1.1 кл. 0,001	МС3070М-1.2 кл. 0,002	МС3070М-1.3 кл. 0,005
Диапазон устанавливаемых сопротивлений	от 0,01 до 111111,1 Ом с дискретностью 0,01 Ом
Класс точности	0,001/1,5∙10^-6	0,002/1,5∙10^-6	0,005/1,5∙10^-6
Стабильность сопротивления за год	соответствует классу точности на прибор
Число полных декад	7
Состав декад	1 декада – 10х10000 Ом; 2 декада – 10х1000 Ом; 3 декада – 10х100 Ом; 4 декада – 10х10 Ом; 5 декада – 10х1 Ом; 6 декада – 10х0,1 Ом; 7 декада – 10х0,01 Ом
Начальное сопротивление	Не более 0,01 Ом
Вариацияначального сопротивления всех включенных декад	Не более 0,001 Ом
Нормальные и рабочие условия применения
Температура окружающего воздуха, °С	20±0,2-нормальные условия 20±1-рабочие услович
Относительная влажность воздуха, %	от 25 до 80-нормальные условия от 25 до 80 в рабочем диапазоне температур
Атмосферное давление, кПа (мм рт. ст.)	84-106,7 (630-800)
Значения номинальной и максимальной мощностей рассеивания на одну ступень
Мощность рассеивания на одну ступень 1-5 декады, Вт	0,01-номинальная 0,03-максимальная
Мощность рассеивания на одну ступень 6-7 декады, Вт	0,02-номинальная 0,2-максимальная
Общие данные
Электрическое сопротивление изоляции между корпусом и электрическими цепями	не менее 2∙10¹¹ Ом
Электрическая прочность изоляции	1,5 кВ
Габаритные размеры	не более 485х250х240 мм
Масса	более 11 кг
Полный срок службы	не менее 10 лет

Комплект поставки МС3070М-1

№	Наименование	Количество
1	Мера электрического сопротивления постоянного тока многозначная МС3070М-1 (класс точности зависит от выбранной модификации)	1
2	Руководство по эксплуатации	1
3	Смазка	1
4	Формуляр	1
