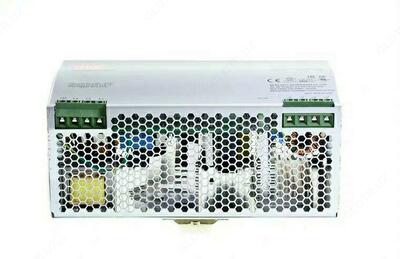

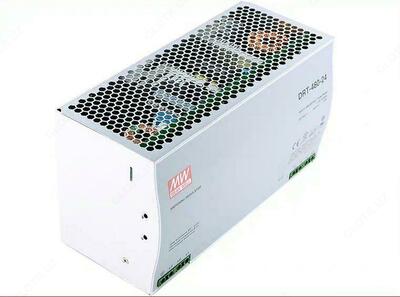

DRT-480-24 Блок питания MEAN WELL

Технические характеристики

Техническая документация

Выход:
Напряжение постоянного тока	24V
Номинальный ток	20A
Диапазон тока	0 ~ 20A
Номинальная мощность	480W
Уровень шума на выходе	80mVp-p
Диапазон регулировки напряжения	24 - 28V
Допустимое отклонение напряжения	±1.0%
Нестабильность выходного напряжения по сети	±0.5%
Нестабильность по нагрузке	±0.5%
Время установки, время нарастания	1200ms, 40ms/400VAC 800ms, 40ms/500VAC at full load
Время удержания	16ms/400VAC 35ms/500VAC at full load

Вход:
Диапазон входных напряжений	Three-Phase 340 ~ 550VAC (Dual phase operation possible) 480 ~ 780VDC
Диапазон частот	47 ~ 63Hz
КПД	89%
Переменный ток	1.7A/400VAC 1.3A/500VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:1.5KVAC O/P-FG:0.5KVAC
Пусковой ток	COLD START50A

Защита:
Защита от перенапряжения	30 - 36V / Protection type: Shut down o/p voltage, re-power on to recover
Защита от перегрузки	105- 150% rated output power / Protection type : Constant current limiting, recovers automatically after fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-20 - +70°C
Рабочая влажность	20 - 90% RH non-condensing
Температурный коэффициент	±0.03%/°C (0 - 50°C)
Вибрация	Component:10 - 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения	-40 - +85°C, 10 - 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL508, UL60950-1, TUV EN60950-1 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость	Compliance to EN55011 (CISPR11), EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN61204-3, EN61000-6-2 (EN50082-2), heavy industry level, criteria A

Прочее:
MTBF (Средняя наработка на отказ)	91.1 Khrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	227*125.2*100mm (W*H*D)
Упаковка	2.5Kg;6pcs/16Kg/1.75CUFT
