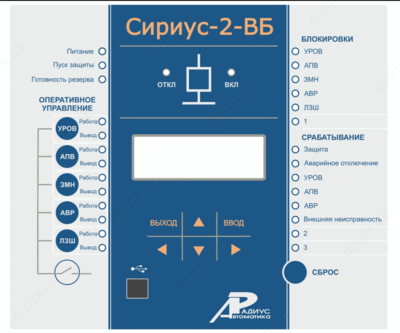

Сириус-2-ВБ — микропроцессорное устройство защиты ввода

Product description

Описание микропроцессорного устройства защиты электродвигателя Сириус-2-ВБ:
Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации ввода напряжением 3–35 кВ.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению, первые две ступени могут быть выполнены направленными);
Автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
Возможность работы МТЗ-1 в качестве ускоряющей отсечки;
Защита от обрыва фазы питающего фидера (ЗОФ);
Сигнализация однофазных замыканий на землю по напряжению нулевой последовательности;
Защита минимального напряжения (ЗМН);
Защита от потери питания (ЗПП);
Логическая защита шин (ЛЗШ).

Операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
Возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
Формирование сигнала УРОВ при отказах своего выключателя;
Отключение выключателя по входу УРОВ от нижестоящих выключателей;
Однократное АПВ;
Быстродействующее АВР с действием на включение секционного выключателя или резервного ввода;
Автоматическое восстановление схемы нормального режима после АВР.

Определение места повреждения при срабатывании МТЗ;
Фиксация токов и напряжений в момент аварии;
Измерение времени срабатывания защиты и отключения выключателя;
Встроенные часы-календарь;
Возможность встраивания устройства в систему единого точного времени станции или подстанции;
Измерение текущих фазных токов, напряжений, мощности;
Дополнительные реле и светодиоды с функцией, заданной пользователем;
Цифровой осциллограф;
Регистратор событий.
