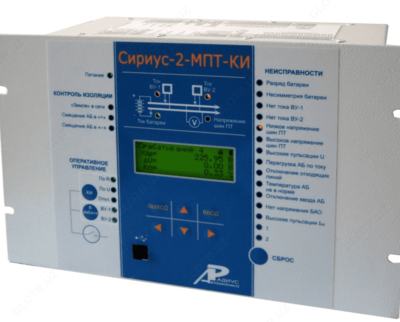

Устройство «Сириус-2-МПТ-КИ» для организации мониторинга системы постоянного тока
Устройство имеет встроенную функцию мониторинга и контроля изоляции системы постоянного тока.
Устройство устанавливается в щитах и шкафах постоянного тока подстанций напряжением 6-750 кВ.
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Особенности:
Функции, выполняемые устройством:
- измерение напряжения на шинах постоянного тока;
- измерение напряжение на двух половинах аккумуляторной батареи при наличии у нее центрального вывода;
- измерение коэффициента пульсаций напряжения шин постоянного тока;
- измерение тока заряда-разряда аккумуляторной батареи;
- измерение пульсаций тока аккумуляторной батареи;
- измерение токов от двух зарядно-подзарядных (выпрямительных) устройств;
- измерение напряжений каждого полюса шин постоянного тока относительно «земли»;
- измерение сопротивлений каждого полюса шин постоянного тока относительно «земли»;
- контроль баланса напряжений между двумя половинами аккумуляторной батареи;
- контроль состояния автоматических выключателей АБ и БАО;
- контроль состояния автоматических выключателей или плавких вставок отходящих линий;
- контроль температуры в помещении аккумуляторной батареи;
- контроль понижения сопротивления утечки любого из полюсов шин постоянного тока относительно «земли» ниже заданного значения;
- контроль напряжения смещения средней точки аккумуляторной батареи относительно «земли».
Дополнительные сервисные функции:
- фиксация выхода каждого из наблюдаемых параметров за область допустимых значений;
- сигнализация при выходе каждого из наблюдаемых параметров за область допустимых значений;
- возможность встраивания устройства в систему единого точного времени станции или под- станции;
- индикация измеряемых напряжений, токов и коэффициента пульсаций напряжения;
- цифровое осциллографирование всех входных сигналов;
- возможность формирования предупредительной сигнализации по двум дискретным входам;
- привязка всех событий по времени с помощью встроенных часов-календаря;
- возможность вывода назначенных точек подключения к внутренней ФЛС устройства как на два программируемых реле, так и на два программируемых светодиода на передней панели устройства;
- оценка суммарной емкости системы постоянного тока относительно «земли».
Устройство обеспечивает следующие эксплуатационные возможности:
- задание внутренней конфигурации (ввод/вывод различных функций, выбор порогов срабатывания, временных задержек и т.д.);
- хранение уставок в энергонезависимой памяти;
- передачу измеряемых параметров, ввод и изменение уставок по ЛС;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов от контактных датчиков, выдачу команд предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций и электростанций.
