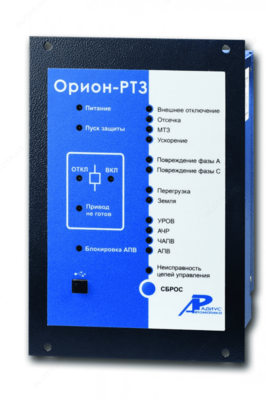

Орион-РТЗ — микропроцессорное устройство токовой защиты для подстанций с переменным оперативным током

Описание микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

Микропроцессорное устройство защиты Орион-РТЗ предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-10 кВ, но может применяться и для других классов напряжения.

Устройство предназначено для работы на подстанциях с переменным оперативным током и может непосредственно работать с выключателями, катушки отключения которых включены «по схеме дешунтирования».

Микропроцессорное устройство Орион-РТЗ может применяться при построении высокотехнологичных систем РЗА повышенной экономической эффективности.

Устройство защиты Орион-РТЗ выпускается в двух модификациях:

• с передним присоединением «-П» (для установки на глухую стенку) - Орион-РТЗ-П;
• c задним присоединением «-З»- Орион-РТЗ-З.

По напряжению оперативного питания устройство выпускается только на напряжение 220 В переменного тока частоты 50 Гц.

Особенности микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

• шунтирование трансформаторов тока токовой подпитки при наличии напряжения оперативного питания;
• существенно уменьшена глубина устройства и его вес;
• новая технологичная элементная база повышенной надежности;
• полная обратная совместимость с устройствами предыдущего поколения;
• усовершенствована рекомендуемая схема построения системы РЗА повышенной экономической эффективности для ПС и РП на переменном опертоке;
• замена симисторной схемы дешунтирования на мощное электромагнитное реле, что позволило увеличить максимальный коммутируемый ток до 200 А.

Функции защиты микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

• токовая отсечка с контролем двух фазных токов с независимой выдержкой времени с возможностью блокировки ступени с помощью внешнего
• сигнала, ступень может использоваться как логическая защита шин (ЛЗШ);
• максимальная токовая защита (МТЗ) от междуфазных повреждений как с независимой, так и с одним из пяти видов зависимых характеристикток-время;
• автоматический ввод ускорения ступени МТЗ при любом включении выключателя;
• защита от перегрузки с независимой характеристикой выдержки времени;
• защита от однофазных замыканий на землю (ОЗЗ) по току нулевой последовательности основной частоты 50 Гц с независимой характеристикой выдержки времени;
• исполнение внешнего сигнала аварийного отключения, например дуговой защиты;
• формирование сигнала УРОВ при отказах своего выключателя.
•

Функции автоматики микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

• операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
• одно- или двукратное АПВ;
• формирование сигнала пуска МТЗ для организации логической защиты шин;
• отключение и включение выключателя по внешним сигналам АЧР и ЧАПВ.

Дополнительные сервисные функции микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

• фиксация сработавшей ступени защиты, а также токов в момент аварии в энергонезависимой памяти;
• измерение длительности отключения выключателя;
• дополнительные реле и светодиоды сигнализации и индикации.

Эксплуатационные возможности микропроцессорного устройства токовой защиты для подстанций с переменным оперативным током Орион-РТЗ:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик) с помощью компьютера через канал связи;
• ввод и хранение уставок защит и автоматики;
• контроль и индикация положения выключателя, а также контроль исправности его цепей управления;
• передача параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
• блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдача команд управления, аварийной и предупредительной сигнализации;
• управление аварийным отключением выключателя по схеме «дешунтирования»;
• гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
