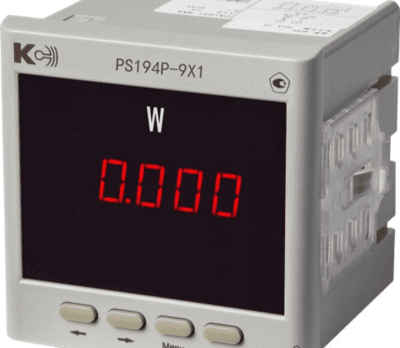

PS194P-9X1 — ваттметр (базовая модификация)

Product description

Назначение ваттметра PS194P-9X1:

Ваттметры PS194P-9X1 предназначены для измерения активной мощности в трехфазных и однофазных сетях переменного тока. Дополнительно приборы измеряют напряжение, ток и частоту.

Приборы PS194P-9X1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

Особенности ваттметра PS194P-9X1:
- Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
- Меню также позволяет указать схему подключения прибора, сменить пароль доступа в меню, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), выполнить другие настройки;
- Ваттметры PS194P-9X1 допускают подключение по 3-фазной 3-проводной схеме и по 1-фазной схеме (опции меню);
- Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет;
- Межповерочный интервал - 6 лет.

Измеряемые величины ваттметра PS194P-9X1:

Параметр	Обозначение	Отображение на индикаторе⁽¹⁾
Параметр	Обозначение	3-фазн. 3-пров. схема подключения	1-фазная схема подключения
Действующее значение линейного напряжения	U_AB U_CA	+ +	- -
Действующее значение напряжения	U	-	+
Действующее значение силы тока по фазе	I_A I_C	+ +	- -
Действующее значение силы тока	I	-	+
Активная мощность ⁽²⁾	P	+	+
Частота сети	F	+	+

Примечания

⁽¹⁾ На индикаторе отображаются величины токов и напряжений на входах прибора, без учета коэффициентов трансформации.

⁽²⁾ Величина P – активная мощность в трехфазной или однофазной цепи в зависимости от схемы подключения прибора.

Технические характеристики ваттметра PS194P-9X1:

Параметр		Значение
Измерительные входы
Номинальное значение ⁽¹⁾ силы тока, Iн, А		0,5; 1,0; 2; 5,0
Номинальное значение ⁽¹⁾ линейного U_НЛ (фазного U_НФ) напряжения, В		100 (57,7); 220 (127); 380 (220)
Частота тока и напряжения, Гц		от 45 до 55
Допустимая кратковременная перегрузка на измерительных входах напряжения		Uн в течение 10 с
Допустимая кратковременная перегрузка на измерительных входах тока		10·Iн в течение 5 с
Сопротивление входа напряжения, МОм, не менее		1
Сопротивление входа тока, мОм, не более		20
Схема подключения		3-фазная 3-проводная или 1-фазная ⁽²⁾
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		4
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		1-строчный светодиодный
Количество разрядов цифрового индикатора		4
Диапазон отображаемых значений:
- токов (А) и напряжений (В),		0…9999
- мощностей (Вт, кВт, МВт) ⁽³⁾		-9999…0…9999
Период обновления результатов измерения, с, не более		1,1
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты между цепями:
- питание – входы, питание – выходы, кВ		2
- входы I – выходы U, аналоговый выход – RS-485, кВ		1
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		96x96
Габаритная длина, мм		84,5
Вырез в щите, мм		91x91
Масса прибора, кг, не более		0,41
