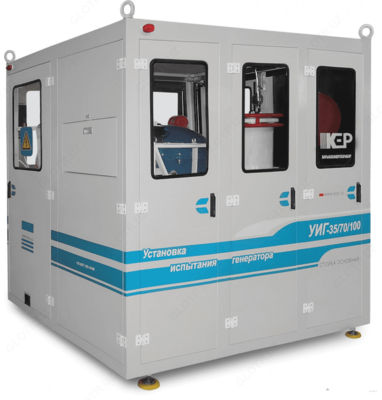

УИГ-35/70/100-750 — установка испытания генераторов

Описание товара

Назначение установки УИГ-35/70/100-750:

Установка УИГ-35/70/100-750 предназначена для проведения испытаний изоляции обмоток генераторов, токопроводов переменным напряжением промышленной частоты и испытаний токов утечки выпрямленным напряжением согласно требованиям «Правил устройства электроустановок» и РД 34.45-51.300, с максимальной мощностью на нагрузке до 750 кВА.

Условия эксплуатации установки УИГ-35/70/100-750:

Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

Параметр	Значение
Температура окружающей среды, °С	от +5 до +35
Относительная влажность, %	80 при температуре +25° С
Атмосферное давление, кПа (мм. рт. ст.)	84,0 – 106,7 (630 – 800)

Условия эксплуатации соответствуют УХЛ категории размещения 4 по ГОСТ 15150.

Технические характеристики установки УИГ-35/70/100-750:

Параметр	Значение
Напряжение питающей 3-х фазной сети переменного тока (50 Гц), В	380 ± 38
Потребляемая мощность, кВ•А, не более	50
Продолжительность непрерывной работы на максимальном режиме, мин, не более	20
Перерыв после непрерывной работы, мин, не менее	40
Максимальная выходная мощность, кВ•А	750
Наибольшее рабочее напряжение переменного тока в режиме испытания обмотки статора, кВ	35
Наибольшее рабочее напряжение переменного тока в режиме испытания шинопровода, кВ	70
Наибольшее рабочее напряжение выпрямленного тока в режиме испытания токов утечки, кВ	100
Приведенная погрешность измерения токов и напряжений, не более, %	3
Ток срабатывания защиты по высоковольтной стороне, А	25
Ток срабатывания защиты по низковольтной стороне, не более, А	120
Диапазон емкостей объектов испытаний, мкФ	0,01 – 1,5
Габаритные размеры Д×Ш×В, мм	2900×2100×2300
Гарантийный ресурс, ч	1200
Масса, кг, не более	3000

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%
