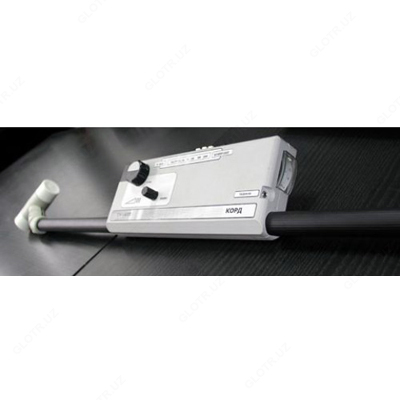

КОРД-1 — трассоискатель

Mahsulot tavsifi

Назначение трассоискателя КОРД-1:

КОРД-1 - индикатор (трассоискатель) распределения защитного катодного тока на металлических подземных коммуникациях по напряженности электромагнитного поля. Приёмник КОРД-1 является второй модификацией приёмника СУ-КРТ и отличается только конструктивным исполнением. В остальном, полностью повторяет функции СУ-КРТ.

Особенности трассоискателя КОРД-1:

Основное назначение прибора - проверка состояния пассивной и активной защиты газопроводов посредством бесконтактного непрерывного обследования контура тока, генерируемого защитными установками.

На каждом участке цепи нарушения выявляются по утечкам тока через повреждения изоляционных покрытий и изолирующих фланцевых соединений, а на анодном - по отсутствию тока на электродах с прокорродировавшей обвязкой.

С помощью индикатора могут быть определены зоны влияния блуждающих токов от трамвайных сетей и выявлены находящиеся в электромагнитном поле токов промышленной частоты участки газопроводов.

Индикатор может быть использован как трассоискатель высокой точности для определения всех типов подземных коммуникаций: газопроводов, силовых кабелей промышленной частоты, подземных фидеров трамвайно-троллейбусных сетей.

При отсутствии наложенного электромагнитного поля индикатор может быть использован совместно с переносными генераторами типа ТПК, ВТР, АНПИ и другими по контрольному току частотой 1000 Гц.

Технические характеристики трассоискателя КОРД-1:

Параметр	Значения
Чувствительность приемника, не хуже, мкВ	2,5
Частота настройки фильтров, Гц	50, 100, 300, 1000
Полоса пропускания фильтров на уровне 0,7, %	10
Неравномерность коэффициента усиления (К_ус) по частотам, не более, %	10
Вид питания	автономный
Напряжение источника питания, В	9
Время непрерывной работы, не менее, ч	48
Масса, не более, кг	1,0
Габаритные размеры, не более, мм	750х110х50
Условия эксплуатации: температура окружающего воздуха, °C	от минус 20 до плюс 50
Влажность воздуха, не более, %	95

Комплект поставки КОРД-1

№	Наименование	Количество
1	Индикатор КОРД–1	1
2	Элементы питания типа «КРОНА»	1
3	Датчик индуктивный	1
4	Наушники, комплект	1
5	Руководство по эксплуатации	1
