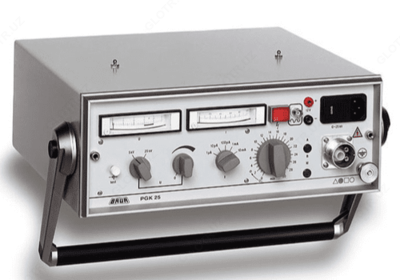

PGK 25 — компактная испытательная установка (до 25 кВ)
Mahsulot tavsifi
-
Назначение компактной испытательной установки (до 25 кВ) PGK 25:
Портативный высоковольтный тестер постоянного тока PGK 25 предназначен для испытаний на постоянное напряжение до 25 кВ кабелей с бумажно-масляной изоляцией, и электрооборудования в сети среднего напряжения.
PGK 25 характеризуется своим низким весом (всего 16,5 кг), простотой в эксплуатации и прочной конструкцией для использования на месте. Устройство может работать от сети, встроенной аккумуляторной батареи или внешнего источника питания и поэтому подходит для универсального использования.
Внешний индикатор кривой может быть подключен к PGK 25 для записи измеренных величин тока по отношению ко времени. Таймер позволяет предварительно выбрать время тестирования от 1 до 30 минут. По истечении времени испытания встроенный разрядный блок автоматически выключается. Разрядное сопротивление рассчитано на максимальную энергию разряда 5000 Дж.
Особенности компактной испытательной установки (до 25 кВ) PGK 25:
- плавно регулируемое выходное напряжение
- измерение напряжения производится непосредственно на высоковольтном выходе
- таймер на 1 - 30 мин
- высокочувствительное измерение тока
- высокий ток короткого замыкания
- обеспечение эксплуатационной безопасности в соответствии со стандартом VDE 0104
- защита от перенапряжений переходного процесса
- безопасный штепсельный разъем, аварийный выключатель, сигнальные лампочки
- возможность подключения Y/t-графопостроителя для записи тока
- интегрированное разрядное устройство работает автоматически. Разрядный резистор для максимальной разрядной энергии 8000 Вт. При сбое электропитания разрядное устройство срабатывает автоматически.
-
Технические характеристики компактной испытательной установки (до 25 кВ) PGK 25:
Параметр Значения Максимальное постоянное испытательное напряжение 25 кВ Диапазон измерения тока 1 мкА/ 10 мкА/ 100 мкА;
1 мА/ 10 мА/ 10 мАМаксимально допустимый ток (в режиме КЗ) 3 мА DC Максимальная энергия разряда 1 разряд раз в 10 минут 3 кДж, емкость 9,6 мкф 1 разряд раз в 20 минут 5 кДж, емкость 16 мкф Потребляемая мощность от сети 110 ВА Наименьший считываемый ток 50 нА Дополнительный источник питания Аккумулятор 12 В; 6,5 А/ч Габариты 415 х 140 х 360 мм Вес 16,5 кг -
Комплект поставки PGK 25
№ Наименование Количество 1 Компактная испытательная установка (до 25 кВ) PGK 25 1 2 Высоковольтный соединительный кабель 2,6 м 1 3 Кабель заземления 3 м 1 4 Кожаная сумка для высоковольтного соединительного кабеля 1 5 Кабель питания (2,5 м) 1 6 Руководство по эксплутации на русском языке 1
Barchasini ko'rsatish
Yashirish
Sharhlar
Bu mahsulotga hali sharh berilmagan. O‘z fikringizni birinchi bo‘lib ulashing va boshqalarga tanlov qilishga yordam bering
Fikr-mulohaza uchun rahmat!
Menejer tafsilotlar, narx va yetkazib berish shartlarini aniqlash uchun 30 daqiqa ichida siz bilan bog‘lanadi
Ro‘yxatdan o‘tgan foydalanuvchilar shaxsiy kabinetida buyurtma holatini kuzatishi mumkin
Bu mahsulot bilan birga ko'rishadi
УПУ-10М ПрофКиП — установка высоковольтная испытательная
10 soʻm
ВИСТ-4/50-Л — мобильная высоковольтная испытательная установка
10 soʻm
ИТА-1М — прибор контроля качества твердой изоляции электроустановок по измеренной динамике токов абсорбции
10 soʻm
ВИСТ-100 — мобильная высоковольтная испытательная установка
10 soʻm
HVA94 — высоковольтная испытательная установка
10 soʻm
ВИСТ-4/100-Л — мобильная высоковольтная испытательная установка
26 230 932 soʻm
ПрофКиП УПУ-200 — установка высоковольтная испытательная пробойная
181 116 000 soʻm

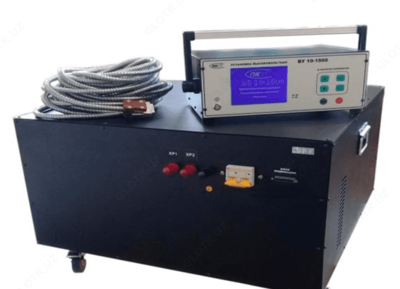

ВУ 10-1500 — установка испытательная
