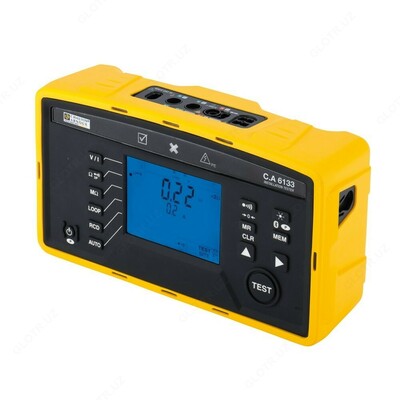

C.A 6133 — измеритель параметров безопасности электроустановок

Mahsulot tavsifi

Назначение измерителя параметров безопасности электроустановок C.A 6133:
- Измерение заземления методом, предусматривающим использование штыря и петли;
- Прозвонка электрической цепи 200 мА;
- Проверка сопротивления изоляции;
- Проверка УЗО: тока и времени срабатывания;
- Автоматические тестовые последовательности;
- Внесение в память тестирований;
- Приложение на базе ANDROID для составления отчетов;
- Питание от аккумуляторных батарей, от электросети, через USB-порт или от прикуривателя.
Приложение ANDROID IT-Report позволяет передавать по Bluetooth на планшет или смартфон результаты тестов, сохраненные в памяти прибора C.A 6133. Отчеты о тестах автоматически генерируются, а затем отправляются по электронной почте или же просто хранятся для последующей обработки.

Технические характеристики измерителя параметров безопасности электроустановок C.A 6133:

Параметр	Значение
ЦЕЛОСТНОСТЬ ЦЕПИ/СОПРОТИВЛЕНИЕ
Диапазон/Разрешение/ Погрешность	от 0,00 до 9,99 Ом — Компенсация сопротивления проводов до 5 Ом; I > = 200 мА/0,01 Ом/±(2% от показаний +2емр.)
Диапазон/Разрешение/ Погрешность	от 1 до 9 999 Ом от 10,00 до 99,99 кОм/1 Ом 10 Ом/±(1% от показаний +5 емр.)
ИЗОЛЯЦИЯ
Номинальное напряжение	Uиспыт.:250 В/500 В/1000 В
Диапазон/Разрешение/ Погрешность	от 0,01 до 999,9 МОм/10 кОм 100 кОм/±(3% от показаний + 3 емр.)
Ток короткого замыкания	≤3 мA
ЗЕМЛЯ 3P
Диапазон/Разрешение/ Погрешность	0,50–99,99 Ом/0,01 Ом/±(2% от показаний +10 емр.) от 100,0 до 999,9 Ом/0,1 ОМ/±(2% от показаний +5 емр.) от 1000 до 2000 Ом/1 Ом/±(2% от показаний +5 емр.)
ПОЛНОЕ СОПРОТИВЛЕНИЕ (Zs (L-PE) и Zi (L-N или L-L))
Напряжение установки/Частота	от 90 до 550 В/45–65 Гц
Режим тестирования током высокого напряжения со срабатыванием УЗО (TRIP) Zs (L-PE) и Zi (L-N или L-L) Диапазон/Разрешение/Погрешность	Измерительный ток 300 мА; 0,1–0,9 Ом 1,0– 399,9 Ом/0,1 Ом/±(2емр.) ±(5% от показаний +2 емр.)
Режим без отключения (NO TRIP) (только Zs (L-PE))	Измерительный ток: 12 мА 1–19 Ом 20–39 Ом 40–2000 Ом/1 Ом/±(2 емр.) ±(15% от показаний +3 емр.) ±(5% от показаний +2 емр.)
Расчет тока КЗ, Ik (PFC (Zs)), I Sc PSCC (Zi)	1–999A, 1–9.999 A
ДИФФЕРЕНЦИАЛЫ ТИПА AC и A
Напряжение установки/Частота	90–450 В; 45–65 Гц
IΔn	30 мА - 100 мА - 300 мА - 500 мА - 650 мА
Тест на отсутствие запуска	300ms
Режим ступенчатого изменения (30 мА)	12 мА (Uf)/0,3 до 1,06xI∆n с шагом 3,3%xI∆n
Измерение времени запуска: Диапазон/Разрешение/ Погрешность	Импульс: 5–300 мс/0,1 мс/±2 мс
Последовательность автоматического тестирования	УЗО, Петля-УЗО-Изоляция
ДРУГИЕ ИЗМЕРЕНИЯ
Ток с помощью MN73A	Диапазон 2 A: от 10,0 мА до 2400 мА, Диапазон 200 A: от 1,00 до 200 A
Напряжение Диапазон/Разрешение/Погрешность	2,0–550,0 В перем. Тока/0,1 В/±(1%от показаний +2 емр.); 0,0–800,0 В пост. Тока/0,1 В/±(1% от показаний +2 емр.)
Частота Диапазон/Разрешение/Погрешность	30,0–999,9 Гц/0,1 Гц/±(0,1% от показаний +1 емр.) Напряжение > 2 В
Чередование фаз	от 45 до 550 В/45–65 Гц
ОБЩИЕ ХАРАКТЕРИСТИКИ
Индикация	ЖК-дисплей, 231 сегмент с голубой подсветкой
Память / Передача данных	30 объектов x99 тестирований/Bluetooth, класс 1; радиус действия > 10 м
Источник питания /Автономная работа	6 аккумуляторов NiMH, заряжаемых от сети <6 Ч, через USB или от прикуривателя/1700 прозвонок электрической цепи при сопротивлении 1 Ом
Размеры	223х126x70 мм
Масса	около 700 г
Степень защиты/ЭМС	IP54; IK04/ЭМС: МЭК 61326-1
Электробезопасность	МЭК 61010-1; МЭК 61010-2-030; МЭК 61010- 2-034, 600 В КАТ III, 300 В КАТ. II (зарядное устройство)/Соответствие стандарту МЭК 61557, части 1,2,3,4,5,6,7,10

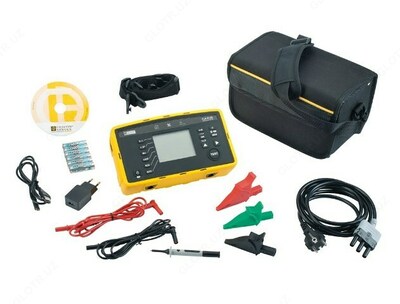

Комплект поставки C.A 6133

№	Наименование	Количество
1	Измеритель параметров безопасности электроустановок C.A 6133	1
2	Сумка для переноски	1
3	Ремень для ношения на шее	1
4	Сетевой 3-х проводной кабель европейского стандарта	1
5	Предохранительные провода	3
6	Зажимы типа «крокодил»	3
7	Измерительный щуп	1
8	Сетевой адаптер USB 2A	1
9	Кабель USB	1
10	Аккумуляторы Ni MH (C.A 6133)	6
11	Тестовый отчет с записью измерений	1
