ТДИ-05М-3 приемник — трассодефектоискатель

Назначение трассодефектоискателя ТДИ-05М-3 (приемник):

Область применения:

Прибор сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции.

В комплекте с источником зондирующих импульсов ТИ-ТДИ-3А (далее генератор) позволяет проводить следующие работы:

• поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети, водопровод, газопровод или любой другой металлический продуктопровод);
• определение глубины прокладки трассы;
• ТОЧНОЕ определение места повреждения кабеля (обрыв, короткое замыкание, повреждение изоляции).

Трассодефектоискатель ТДИ-05М-3 является прибором полностью заменяющим по области применения устройства типа КИ-4П, ИП-7, ИМПИ, ПОИСК-210Д-2.

Особенности прибора:

• наведение оператора на трассу осуществляется при помощи акустических сигналов, поступающих с выхода приемника на наушники и по стрелочному индикатору уровня;
• высокая помехозащищенность и чувствительность приемного тракта;

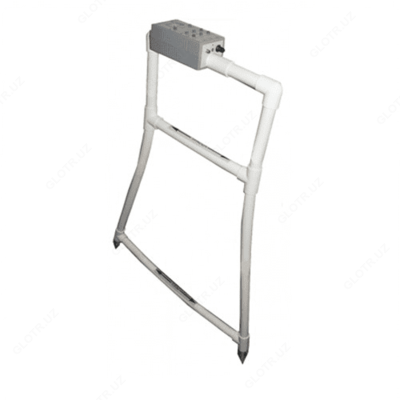

• приемник и щупы для локации повреждений изоляции объединены в одном корпусе (в виде А-образной рамы);
• наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий.

Принцип действия:

Идукционный метод

В активном режиме поиска генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим вокруг нее магнитное поле. Приемник имеет поисковую антенну и служит для регистрации магнитного поля трассы над поверхностью земли или стены. Переизлученный трассой сигнал генератора прослушивается оператором через головные телефоны и/или регистрируется на индикаторе приемника. Несложные манипуляции с ориентацией антенны, встроенной в корпус приемника, позволяют быстро определить место прохождения и направления трассы, а также определить глубину прокладки трассы и локализовать место ее повреждения.

В пассивном режиме поиска - без применения генератора - приемник может использоваться для слежения за сетями технического переменного тока и радиотрансляции.

Контактный метод

Контактный метод позволяет с высокой точностью определить место повреждения изоляции.

В этом методе генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим в местах нарушения изоляции кабеля токи утечки. Для реализации этого метода в некоторых приемниках предусмотрены специальные контактные щупы позволяющие измерять шаговое напряжение (токи утечки) вдоль трассы. Оператор двигаясь по трассе и периодически касаясь щупами грунта регистрирует шаговое напряжение по стрелочному индикатору, возрастающее по мере приближения к месту повреждения. В непосредственной близости от места повреждения шаговое напряжение будет максимальным.

Технические характеристики трассодефектоискателя ТДИ-05М-3:

Параметр	Значение
Активная частота, FА	893 Гц, 2.43 кГц, 8.93 кГц
Пассивная частота, Fп	50 Гц
Локация повреждений изоляции
Контроль разряда аккумулятора	Есть (стрелочный индикатор)
Время непрерывной работы, не менее	40 часов
Электропитание	Встроенный NiMH аккумулятор 9 В
Масса c аккумулятором	2 кг
Диапазон рабочих температур	-20 ÷ + 50 °С
Совместимые по параметрам сигнала генераторы	ТИ-ТДИ-3А

Комплект поставки ТДИ-05М-3 приемник
