LCI P-P — прибор для выбора кабеля под напряжением до 440 В
Mahsulot tavsifi
-
Назначение прибора для выбора кабеля LCI P-P
Система LCI P-P предназначена для выбора необходимого кабеля из пучка в сетях низкого и слабого напряжения, как при отсутствии так и при наличии напряжения.
Генератор системы подает импульсы пикового тока до 100 мА в необходимый кабель. Данные импульсы вызывают в кабеле устойчивое к переходным помехам электромагнитное поле, которое регистрируется при помощи приемника системы.
Описание прибора для выбора кабеля LCI P-P
Четкая идентификация кабеля перед монтажными работами необходима для абсолютной безопасности. Неправильная информация может вызвать опасные для жизни электромонтеров последствия или выход из строя электроснабжения потребителей.

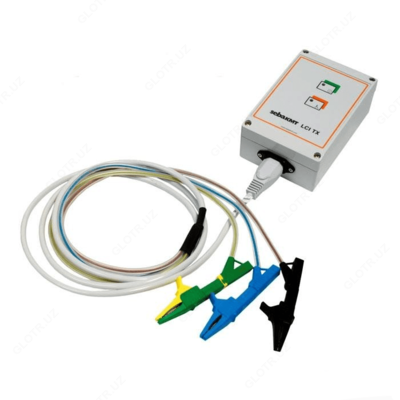

Для более простой и безопасной работы была разработана система для выбора кабеля LCI P-P. Система состоит из генератора импульсного тока LCI TX и приемника CI RX. Этот приемник стационарно соединен с 140 мм гибким преобразователем для развязки сигнала идентификации.
Импульсный датчик LCI TX-440 через подводящий защитный кабель соединяется с сетью переменного тока 115В/230В. От питающего трансформатора через интервал 2 сек. Подается ток около 80 А. Вследствие этого на участке кабеля возникает импульсный ток, принимаемый клещами для выбора кабеля, что служит для безопасной идентификации этого участка кабеля (не использовать на IT-сетях!). Благодаря этому гарантируется правильное подключение к розеткам с защитным контактом. Для соединения с открытыми распределительными устройствами имеется клемма безопасности с встроенным предохранителем. Небольшие размеры обоих импульсных датчиков позволяют использовать их в коммутационных шкафах.
-
Технические характеристики прибора для выбора кабеля LCI P-P
Параметр Значение Приемник CI RX Датчик 140 мм Регулировка усиления 10 ступ.-3дБ до 24 дБ Питание 2 x 1,5В AA-батареи Время непрерывной работы >50 ч Вес 0,4 кг Габаритные размеры 150 x 65 x 35 мм Степень защиты IP 54 Габаритные размеры -10 °C … +60 °C Генератор LCI TX Рабочее напряжение 440 В AC 50/60Гц Импульсный ток 80 А Последовательность импульсов 15 / мин Длительность импульса 1,5 мс Вес 0,5 кг Габаритные размеры 151 x 101 x 60 мм Степень защиты IP 54 Габаритные размеры -10 °C … +60 °C -
Комплект поставки LCI P-P
Наименование Количество Генератор для выбора кабеля под напряжением LCI TX 1 Приемник для выбора кабеля с устройством индикации CI RX 1 Комплект кабелей 1 Гибкие клещи для выбора кабеля 230 мм 1 Чемодан для системы CI 1 Датчик определения скрутки для CI приемника RX 1
