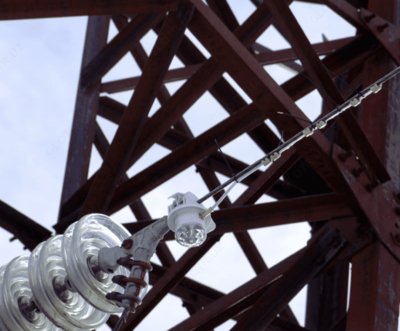

ДО-3 — система мониторинга обледенения проводов

Описание cистемы мониторинга обледенения проводов ДО-3:

Система мониторинга обледенения проводов ДО-3 предназначена для работы на воздушных линиях 6-35 кВ. Передаёт данные по беспроводной сети с заданной периодичностью, определяя обледенение проводов от 5 мм.

Мониторинг вибрации и гололедообразования позволяет оценить реальные динамические нагрузки на провода, усиливающиеся при образовании гололеда, и оптимизировать процесс плавки льда.

Функции ДО:

• Мониторинг состояния провода;
• Фиксация температуры воздуха;
• Фиксация гололёдных образований, либо других осадков на проводе;
• Определение объема гололёдных отложений бесконтактным электромагнитным методом;
• Фиксация опасного уровня пляски и вибрации провода в точке подвеса датчика, определение механических колебаний провода;
• Сохранение в памяти прибора полученных данных, проведение алгоритмической обработки сохраненных данных;
• Передача информации по беспроводной связи на диспетчерский пункт с заданной периодичностью.

Преимущества системы:

• Бсконтактный метод фиксации гололёдных отложений (патент на изобретение № 2614988 от 03 апреля 2017 года «Устройство и способ определения толщины ледяных отложений на проводе»), при этом датчик не истирается в процессе работы;
• Установка без разрыва провода ВЛ, замены изолятора либо установки сложных приспособлений в линейную арматуру;
• Определение опасных ситуаций благодаря измерению температуры воздуха, амплитуды и частоты колебаний провода и вибрации;
• Дополнительный анализ данных с комплектов устройств системы мониторинга, установленных в той же распределительной сети, для получения общей информации о ситуации и прогнозировании её дальнейшего развития;
• Сокращение расходов и улучшение качества поставляемой электроэнергии благодаря переходу от постоянного обслуживания ЛЭП к профилактическому обслуживанию только там, где и когда это необходимо;
• Определение предаварийной ситуации и необходимости направления оперативно-выездной бригады в конкретную точку ВЛ для предиктивного ремонта линии.

Датчик ДО-3:

• Работает совместно с блоком связи и передачи информации БСПИ-3Л-МР, осуществляющим передачу информации по GSM-каналу с помощью встроенного передатчика непосредственно на диспетчерский пункт в систему SCADA, или систему КОМОРСАН;
• Передаёт данные на БСПИ-3Л-МР через радиосвязь стандарта Bluetooth Low Energy (BLE) на частоте 2.4 ГГц;
• На один БСПИ-3Л-МР:
  • Может подключаться до шести датчиков;
  • Расстояние от БСПИ-3Л-МР до датчиков до 200 метров.
• Получение информации и настройка приборов может осуществляться с помощью мобильных устройств (смартфон, планшет), использующих ОС Android, поддерживающих протокол Bluetooth, с установленным специальным ПО ППИ-3 (разработка МНПП «АНТРАКС»), для связи с приборами.

Монтаж приборов:

• Непосредственно на фазные провода или грозотрос;
• Работы по монтажу/демонтажу датчика ДО-3 выполняются при отключенной линии.

Разработка Системы мониторинга обледенения проводов ДО-3 проводилась при финансовой поддержке Фонда содействия инновациям. (Федеральное государственное бюджетное учреждение «Фонд содействия развитию малых форм предприятий в научно-технической сфере»).

Технические характеристики cистемы мониторинга обледенения проводов ДО-3:

Комплект поставки ДО-3
