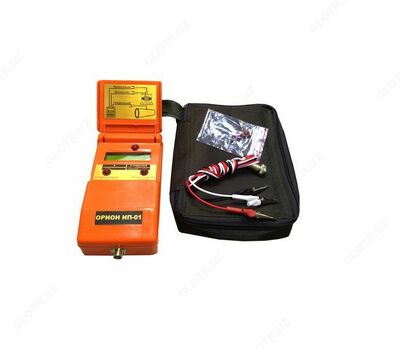

ОРИОН ИП-01 — измеритель потенциалов цифровой

Mahsulot tavsifi

Назначение измерителя потенциалов цифровой ОРИОН ИП-01:

Переносной цифровой прибор с автономным питанием ОРИОН ИП-01 предназначен для измерения:
- Потенциала подземного металлического сооружения (потенциала «труба – земля»);
- Поляризационного потенциала подземного металлического сооружения с применением датчика потенциала по ГОСТ 9.602-2005.
Особенности измерителя потенциалов цифровой ОРИОН ИП-01:
- Одновременное измерение и отображение поляризационного и суммарного потенциалов;
- Автоматический выбор полярности;
- Контроль напряжения источника питания;
- Длительность задержки начала измерения относительно окончания поляризации датчика потенциала при измерении поляризационного потенциала может быть установлена из значений: 0,2 – 0,4 – 0,8 – 1,6 мс, также имеется возможность измерения в режиме экстраполяции;
- Режим усреднения измеряемых величин за время, определяемое пользователем;
- Индикация перехода потенциала через ноль в знакопеременных зонах;
- Защита органов управления и индикации откидной крышкой, на внутренней стороне которой изображена схема подключения прибора.
Пример записи условного обозначения изделия при заказе.

ОРИОН ИП-01

Для поставок по России: Измеритель потенциалов цифровой ОРИОН ИП-01, ТУ 3435-003-51996521-2002.

Для поставок на экспорт: Измеритель потенциалов цифровой ОРИОН ИП-01, экспорт, ТУ 3435-003-51996521-2002.

Технические и метрологические характеристики измерителя потенциалов цифровой ОРИОН ИП-01:

Параметр	Значение
Потребляемый ток	не более, 40 мА
Напряжение питания от 4-х аккумуляторов	типоразмер 316 (АА), 4,3 … 6 В
Продолжительность непрерывной работы	48 час
Диапазон измерения суммарного и поляризационного потенциалов	-9,999 … +9,999 В
Диапазон рабочих температур	от – 10 С, до + 55 С
Верхнее значение относительной влажности	90% при температуре +25 С
Пределы допускаемой основной относительной погрешно сти измерения поляризационного потенциала , %	± [1,0+0,5(5 / Х – 1)], где Х – показания измерителя , В
Пределы допускаемой основной относительной погрешно сти измерения суммарного потенциала , %	± [0,5+0,25(5 / Х – 1)], где Х – показания измерителя , В
Входное сопротивление измерителя , МОм	10 ± 2
Время установления рабочего режима не более , мин	1
Масса с элементами питания	не более 400 г
Габаритные размеры	161 х 85 х 45 мм
Срок службы	не менее, 10 лет

Комплект поставки ОРИОН ИП-01

№	Наименование	Количество
1	Измеритель потенциалов ОРИОН ИП-01	1
2	Руководство по эксплуатации	1
3	Контактный провод	1
4	Чехол	1
5	Аккумуляторы «пальчиковые» (АА) 2200÷2700мAч	4
6	Запасные резиновые толкатели на кнопку	3
